Aber hallo sehr gut.
Das waveshare Display hat schon viele Freunde gefunden.
Auch ich habe so ein Teil. Peppymeter einrichten geht eigentlich ganz einfach, wenn man sich an ein paar Regeln hält.
Skins kann man sich ziehen im volumio forum. Meter.txt sollte zu den skins schon passen.
Auch der dac, den Du da hast, ist ein tolles Teil.
Für diesen dac gibt es eine eigene hardwarelautstärke Regelung, laut Beschreibung geht die nur mit dem zusatzdisplay. Da stimmt so nicht.

Das einzige was mich an dem Aufbau stört, ist der nicht vorhandene on/off Schalter.
Auch wenn der raspi kaum Strom braucht, schalte ich die Geräte gerne aus. Deshalb habe ich mir dieses Teil geholt. https://www.audiophonics.fr/en/power-supply-modules/audiophonics-pi-spc-reg-power-management-power-supply-for-raspberry-pi-p-11504.html
Das funktioniert ganz gut, wenn man einen Kühlkörper anbaut.

Aber danke für dein zeigen von deinem Konstrukt.

Gruß Lars

Hallo,

was für ein Zufall oder kann da jemand Gedanken lesen?

Sitze ich doch hier momentan jeden Tag in der Werkstatt und habe meinen Netplayer zerlegt. Er bekommt eine Revision, ein generelles, kleines Update. Mit der Hardware bin ich durch.

Dachte ich jedenfalls. Und jetzt kommt hier der passende Tipp.

Als NF-Leistungsverstärker (im heutigen Jargon Amp) wurde das Wondom Modul mit dem allbekannten TPA3116 Chip durch einen Fosi Fx1002 von audiophonics ersetzt, er hat den TDA 7498 Chip implementiert welcher lt. Datenblatt bei 36 V Betriebsspannung an eine 8 Ohm Last 70 Watt abgibt. Selbstverständlich bei 1% THD/N und nicht bei 10% was immer wieder von den Werbeabteilungen propagiert wird (da kann man mit noch mehr Leistung protzen). Das klappt auch, das habe ich gemessen. Das Netzteil wurde ersetzt durch ein Exemplar mit 250W/400W (bei Zwangslüftung) und eine mustergültige zweistufige HF-Entstörung kam noch hintendran. -dazu später mehr-

Alles wurde angesteuert von einem Raspi 3 mit einer Hifiberry DAC + Karte, das hat recht gut funktioniert. Der neue AMP verstärkt etwas höher und jetzt treten die bisher verborgen gebliebenen Störgeräusche zu Tage, ich höre leise Prassel-, Pfeif- und Zirpgeräusche im Hintergrund. Es kommt definitiv vom Raspi mit der Soundkarte, die 5V sind sauber. Ja, ich habe testweise eine Linearstromversorgung angeschlossen, exakt dasselbe.
Danke also für die Links. Der zu AmirM ist genial, ich schaue dort von Zeit zu Zeit immer mal vorbei. Er hat ja hochprofessionelle Messtechnik, sehr, sehr kostenintensiv.
Gerade bei den DAC Revues ist es mächtig interessant, ich habe mir seine Übersichtsgrafik downgeladen, vergrößert und um 90° gedreht. Da kann man die einzelnen Produkte sehr gut erkennen.

Fazit: die alte DAC+ Karte fliegt raus, die AUDIOPHONICS DAC I-Sabre ES9038Q2M kommt rein, sie ist bereits bestellt.

Dein Display ist natürlich ein Augenschmaus. Tja, ich habe ja bereits das Standard 7 Zolldisplay. Ach, das bleibt.
Bei der Software bin ich weg von max2play, hin zu Volumio. Übrigens ist bei max2play von Haus aus ein Zappelzeiger VU Meter im Raspi Image enthalten.

Aber in deinem Kinoformat Display da ist soviel Platz, da passt alles nebeneinander.

Ganz toll.

VG Rundmacher

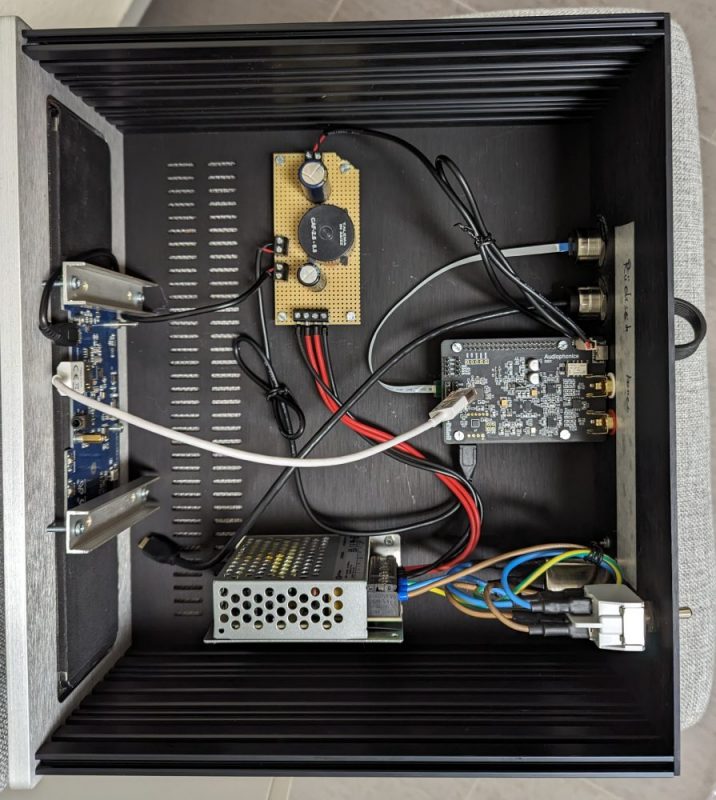

Hallo zusammen,

sieht meinem noch nicht abgeschlossenen Projekt sehr ähnlich 😉

• Display ist exakt das von Rincewind genutzte, auch habe ich mich später für Peppymeter entschieden
• Netzteil ist bei mir ein NT-50HQ-09 von Thel
• Beim DAC bin aktuell bei einem Hifiberry DAC2 HD, evtl. steige ich hier aber noch ein Board mit Balanced Outputs um. audiophonics ist da eine Option, dann müsste auch ich nicht mehr per Geräteschalter stromlos machen…
• Gehäuse ist ein Galaxy Maggiorato GX388
• Interfaces werde ich über diverse XLR-Adapter realisieren, Cliff hat da eine praktische Serie.
• Front und Back sind eigentlich auch schon fertig entworfen. Ich müsste mich nur mal dazu entscheiden, dass der Streamer so bleibt und den Auftrag abschicken.

Im Wohnzimmer macht es sich aber auch so schon sehr schön, zumindest wenn der Deckel drauf ist.

Gruß,
Niklas

Guten Morgen,
Bei deiner Frontplatte könnte es sein, dass das Display nicht reinpasst. Ich habe mir eine Frontplatte mit dem 3d Drucker erstellt, musste aber feststellen, dass das Display dort nicht reinpasst.
Die hdmi Platine stößt an den stützrahmen.
Bitte schau da mal nach.

Gruß Lars

Hallo Rincewind,
die Step Datei kann ich Dir morgen schicken.
Wie gesagt, bei mir hat sie nicht gepasst, konnte aber mit einem Stechbeitel nacharbeiten.
Schau Dir die Bilder an und schau Dir Dein Display an. Alu oder Stahl lässt sich nicht so einfach bearbeiten. Ich kann an dem 3D Drucker leider nur 320×320 mm drucken, deshalb sind bei mir Powerschalter und Lautstärke unter bzw. über der Anzeige.
Mess einfach mal an Deinem Display nach. Ich habe den Fehler gemacht und mich an die Maße auf der Waveshareseite gehalten.

Allen einen schönen Sonntag

Lars

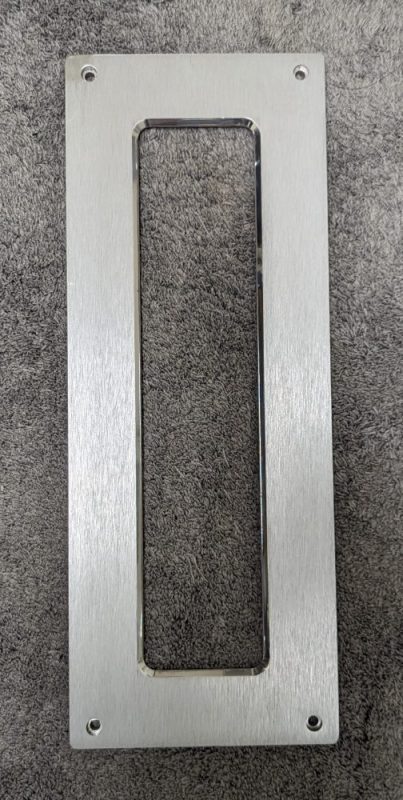

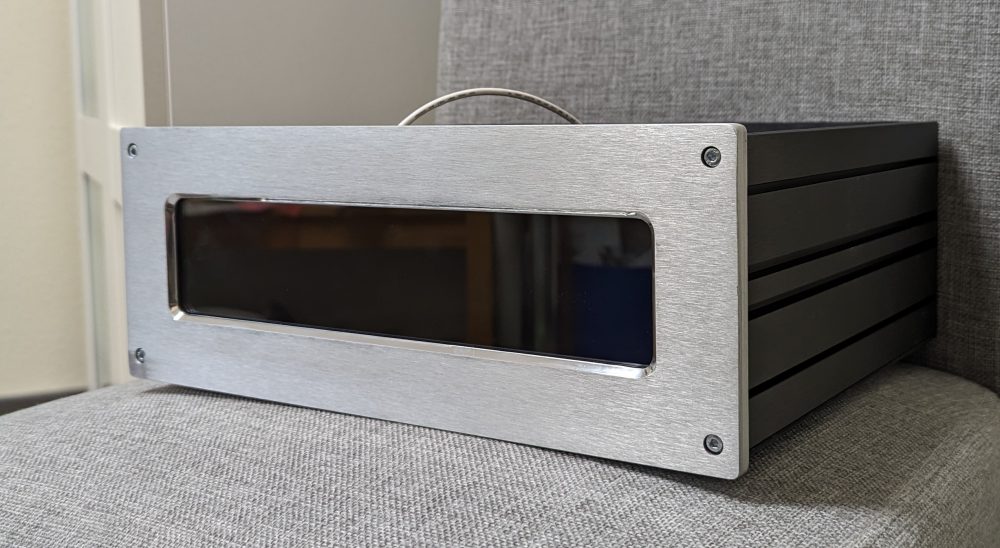

Info aus der Konstruktion: „Auf der Rückseite wurde umlaufend ca. 5 mm Luft eingefügt. Gehalten wird das Display mit 2 Bügeln die an der Frontplatte geschraubt werden.“

Das wird ein Schmuckstück.

Weiter viel viel Spaß beim bastel

Gruß Michael

Guten Abend,
Dann bin ich wirklich gespannt, wie das Teil aussieht, wenn es fertig ist.
Wird die Frontplatte dann aus aluminium gefräst? Wie wird die Oberfläche behandelt?

Viele Grüße an alles Bastler
Lars

Moin Peter,

Immer wieder eine Freude was Du hier so zauberst!

@Lars, vermutlich kennst du den Trick schon aber nur zur Sicherheit , um 45° gedreht aufs Druckbett legen schon probiert ? Damit lassen sich oft noch ein paar Zentimeter Platz rausholen wenn das Projekt nicht quadratisch ist

Besten Gruß

Matthias

Na ja,

ich kenn da jemand der bei einem der zahlreichen ‘Hardware-updates’ die Komponenten in einem fertigen Gerät neu montiert hatte.

So, längere Kabel, damit war es längst nicht getan weil der Netzteil-Monoblock so dicht an der Rückwand platziert war das letztlich nur die Heißluftpistole die dortigen montierten USB- und Netzwerkeinschraubbuchsen in sich thermisch umformen musste.

Aber, es spornt an.

Es gibt keine Probleme, es gibt nur Lösungen. 😉

LG Rundmacher
