Hallo zusammen,

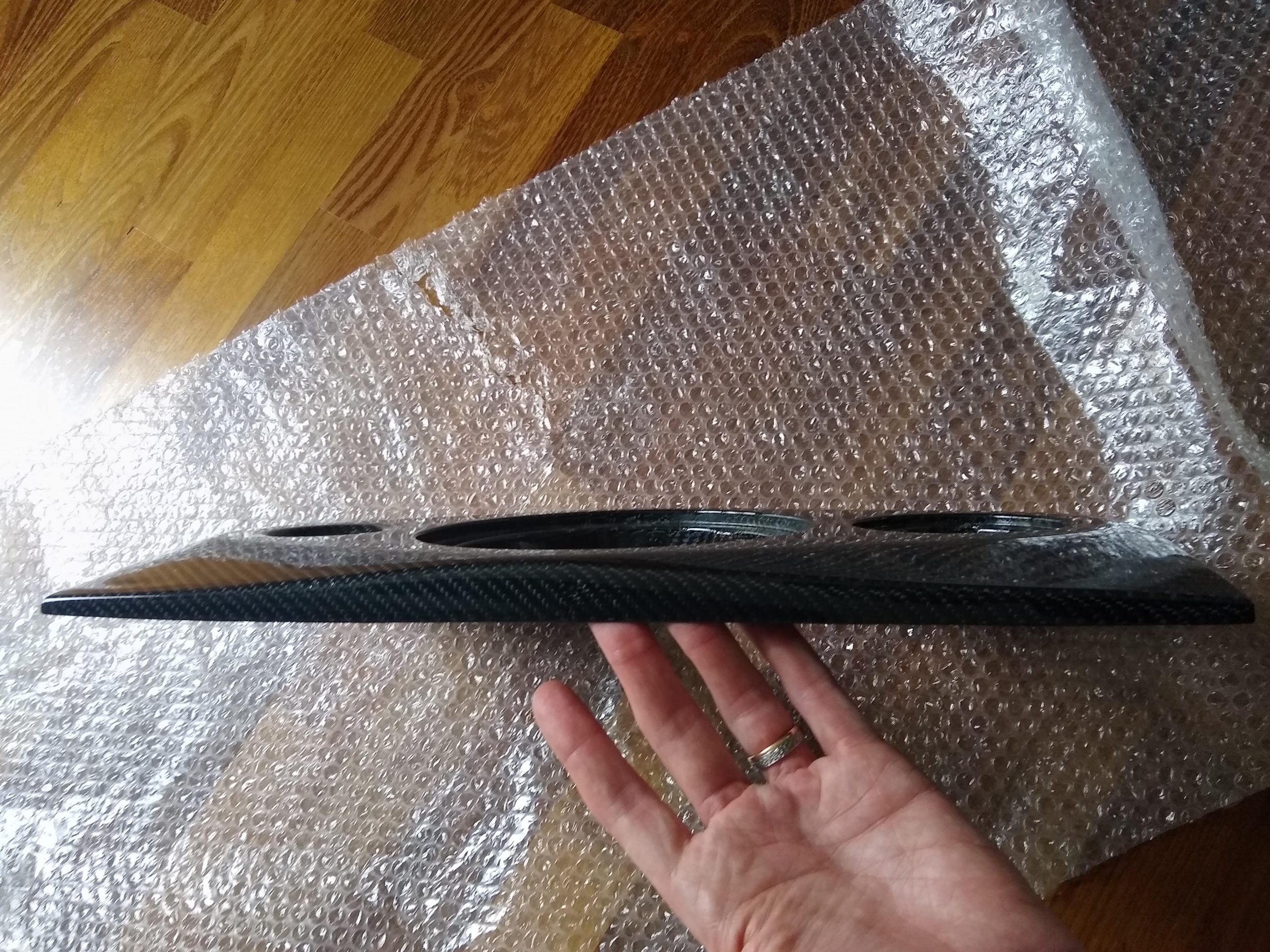

ich habe mit Hilfe eines Lieferanten für Carbongelege und Zubehör meinen Wunsch nach einer Front in Echtcarbon für eine Chorus 71 erfüllt. Nun geht es darum, den Rest des Gehäuses um die Front zu bauen. Das Carbon ist mittels Vakuumverfahren dreidimensional auf ein Negativ gezogen worden. Dabei ist der untere Abschluss nicht zu 100% sauber geraten und ich möchte nun einen in der Ansicht von Vorne möglichst dünnen Profilrahmen konstruieren, welcher die Front einfasst und im Idealfall das geschwungene Profil dabei aufnimmt. Im Idealfall kommt dieser Rahmen auf max 5mm und hat vorne auch noch eine Viertelstabfräsung.
Was sind die Ideen der routinierten Bauer/ Holzwerker? Ist das mit Holz überhaupt zu machen? Oder muss man wegen der dünnen Dicke auf alternative Werkstoffe und Verfahren ausweichen?
Bin für alle Anregungen dankbar.
Danke und Gruß
-
Hallo Stefan,
erst einmal Glückwunsch zur wunderschönen Front. Mehr kann ich allerdings zu deinem Problem nicht beitragen, ich habe nicht verstanden, was du da bauen willst. Vielleicht kannst du das mal etwas genauer erklären.
Gruß Udo
-
Hallo Udo und natürlich auch alle anderen,

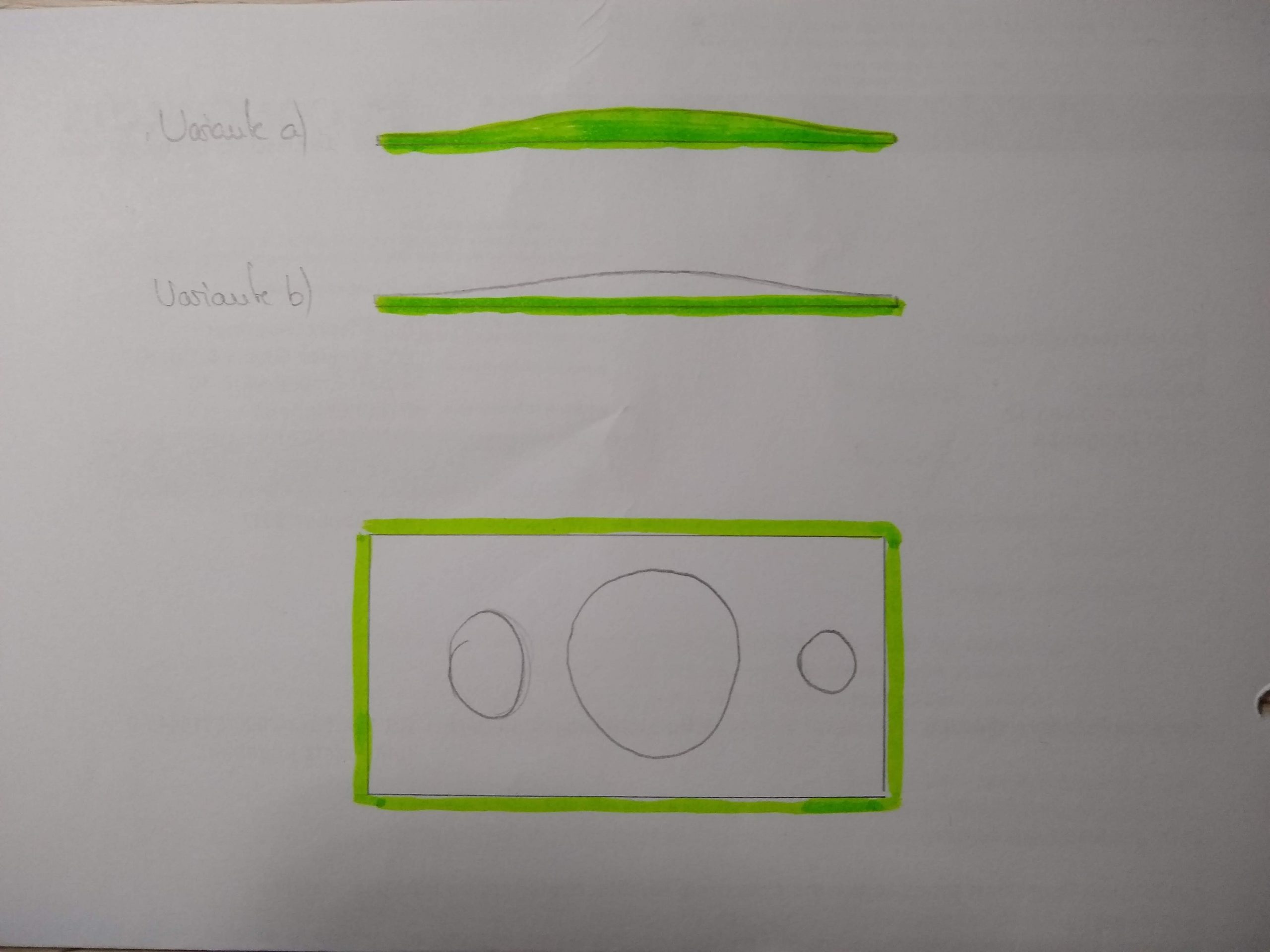

ich habe einmal eine Zeichnung gemacht, mit der ich hoffe, meine Frage anschaulicher zu machen. Ich möchte die Front aus Carbon einfassen, um den Übergang zum Gehäuse sauber zu machen. Die Einfassung ist die grüne Linie auf dem anhängenden Bild, die rund um die Front (Bleistiftstrich) geht (Die Proportionen stimmen nicht. Die Einfassung soll, wie oben geschrieben, recht unauffällig sein).
Bzgl. der Gestaltung der Einfassung kann ich mir zwei Dinge vorstellen. Wenn sie relativ stark ausfällt, dann würde ich sie gerne der seitlichen Kontur der Front folgen lassen (Variante a)). Je dünner sie ausfällt, desto zurückhaltender würde ich sie machen (Variante b)). Neben einem hölzernen Rahmen habe, habe ich auch über einen Blechstreifen nachgedacht.
Die Front ist übrigens carbontypisch dünn. Sie bildet aber nur eine Blende und dahinter sitzt eine “klassische” MDF Front, sodass die “Dichtheit” und die “Steifigkeit” gewährleistet ist.
Gruß
Attachments:
-
Moin Stefan. Das ist mal ne ge… Front! Gratuliere. (Und mache Dich s hon mal auf Anfragen von “Nachbauern” gefasst)
Ich könnte mir vorstellen:
1. Die Kante der Front auf einer Glasplatte geradeschleifen und dann weiter wie von Dir ursprünglich geplant. Oder
2. Kante der Front so lassen, Gehäuse auf exakt deren Breite bauen und dann mit etwas Dünnem die ganze Seite aufdoppeln, sodass die Kante so eben abgedeckt ist. Oder:
3. Gehäuse etwas breiter als die Front bauen und eine umlaufende Nut herstellen, in die dann die Front “gesteckt” wird.Bei allen Varianten kannste dann nach Geschmack beischleifen.
Viel Erfolg!
Grüße aus dem Norden.
Martin -
…optisch ne Augenweide. Holla!!
Außen etwas drüber „machen“…meins wäre es nicht.
Gerade schleifen, das Gehäuse außen mit einer 2-3 mm breiten umlaufenden Einfräsung versehen. So breit das deine Front gerade drüberpasst. Der Rest ist kleben.
Gruß Achim
-
-
Damit kriegst Du die Kante absolut gerade.
Also Glasplatte oder Spiegel ausreichend mit Schleifpapier “belegen” und dann die Front mit kreisenden Bewegungen drüberschieben. Musst nur gucken, dass Du sie etwa mittig führst, damit es “im Lot” bleibt. -
Die Front ist der Hammer!!
Ich wäre mit dem Schleifen sehr vorsichtig, nicht dass eventuell Ausrisse in den Fasern passieren können. Der Ansatz mit der Schattenfuge im Gehäuse ist gut, auch in der Seitenansicht sollte doch das tolle Material sichtbar sein.
Gutes Gelingen und VG, Jo
-
Hi Stefan,
mein Ansatz wäre: seitliche Carbon-Flächen oben, unten, links, rechts bündig zum lackierten oder folierten Korpus, schmale Schattenfuge rundherum zwischen Front und Korpus, so dass die Carbon-Faserenden in die Fuge ragen, Die Fasern in der Fuge schleifen, z.b. mit einem gefalteten Schleifpapier, dann schmale Fuge und die restlichen Fasern mit schwarzem Acryl oder ähnlich spachteln, (ggf Abkleben des Korpus und der Carbonseiten vorher), und danach Acryllinie vorsichtig zum Korpus planschneiden oder -schleifen. Das wird ein filigranes Gefummel, wenn man Carbon und Korpus dabei nicht beschädigen möchte, sieht aber im Ergebnis m.E. besser aus als eine Einfassung aus Holz oder whatever.
Beste Grüße aus dem Süden,
Martin F -

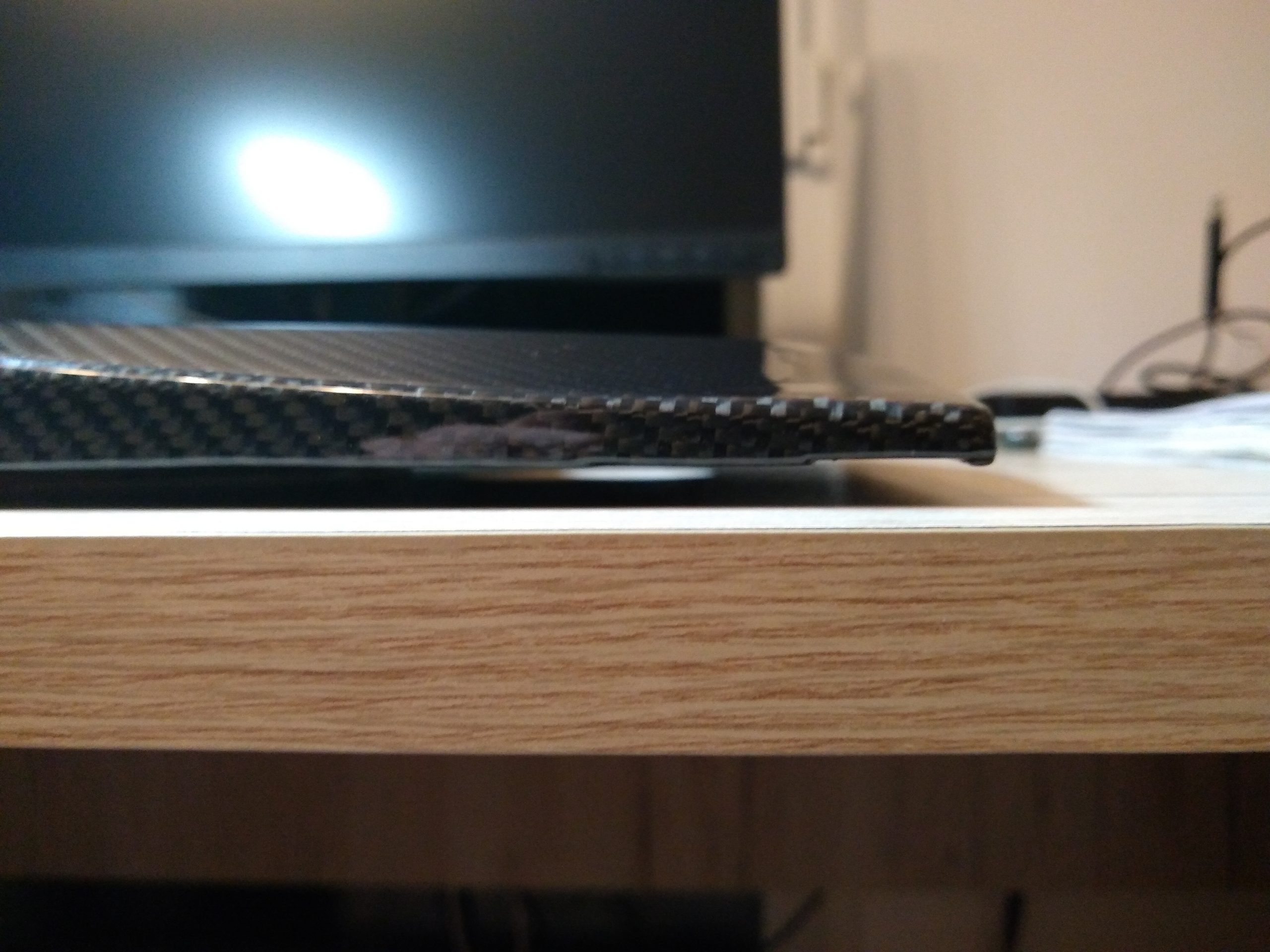

<p style=”text-align: left;”>Vielen Dank für die Anregungen. Das muss ich mir alles einmal durch den Kopf gehen lassen. Ich bin nicht sicher, aber ich glaube, an die Variante die seitlichen Flächen, bzw. deren Enden plan zu schleifen, traue ich mich nicht heran. Die haben leider kleinere Unregelmäßigkeiten und die Gefahr, dass die Faser aufgeht, ist mir zu groß.</p>

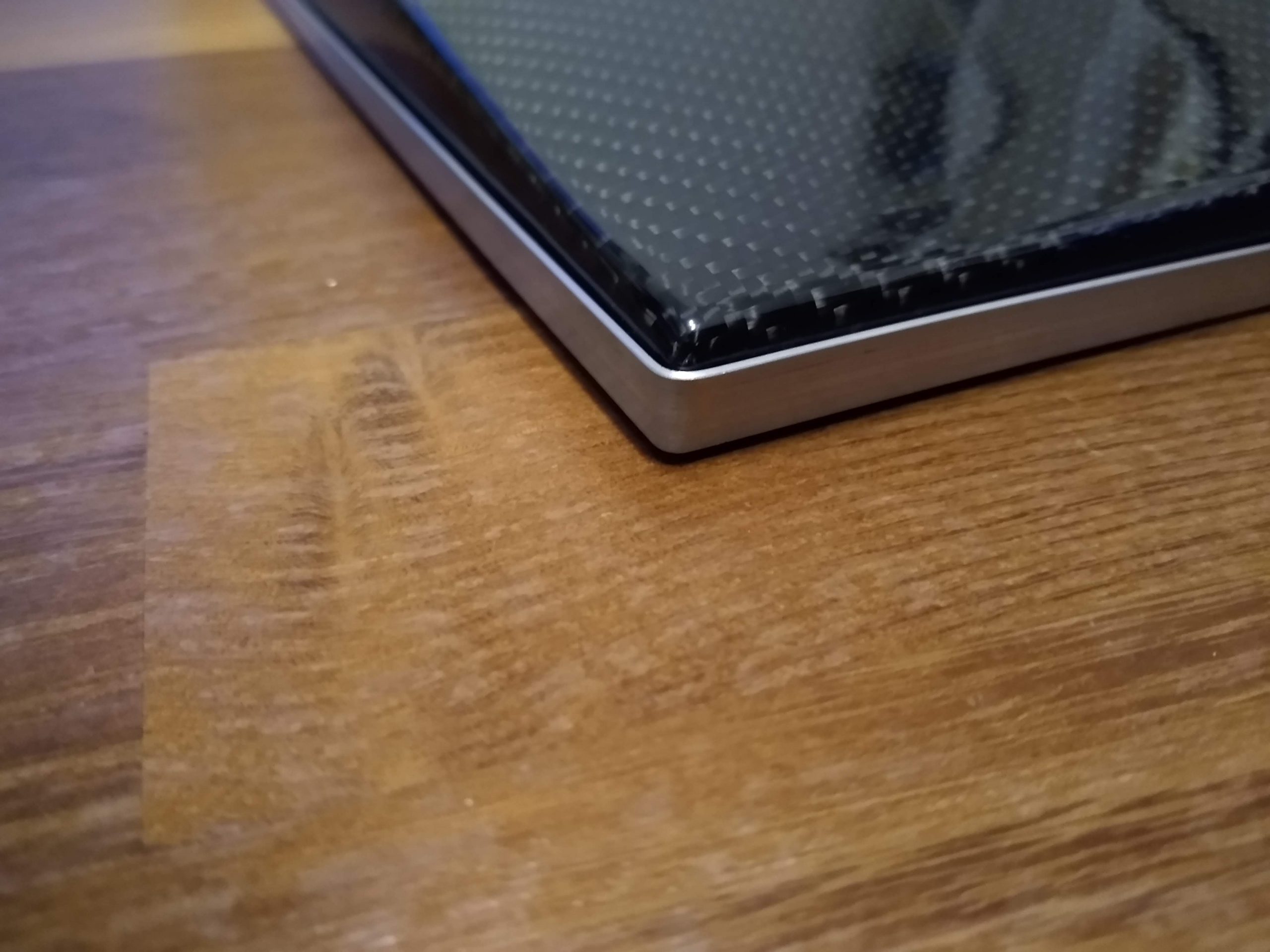

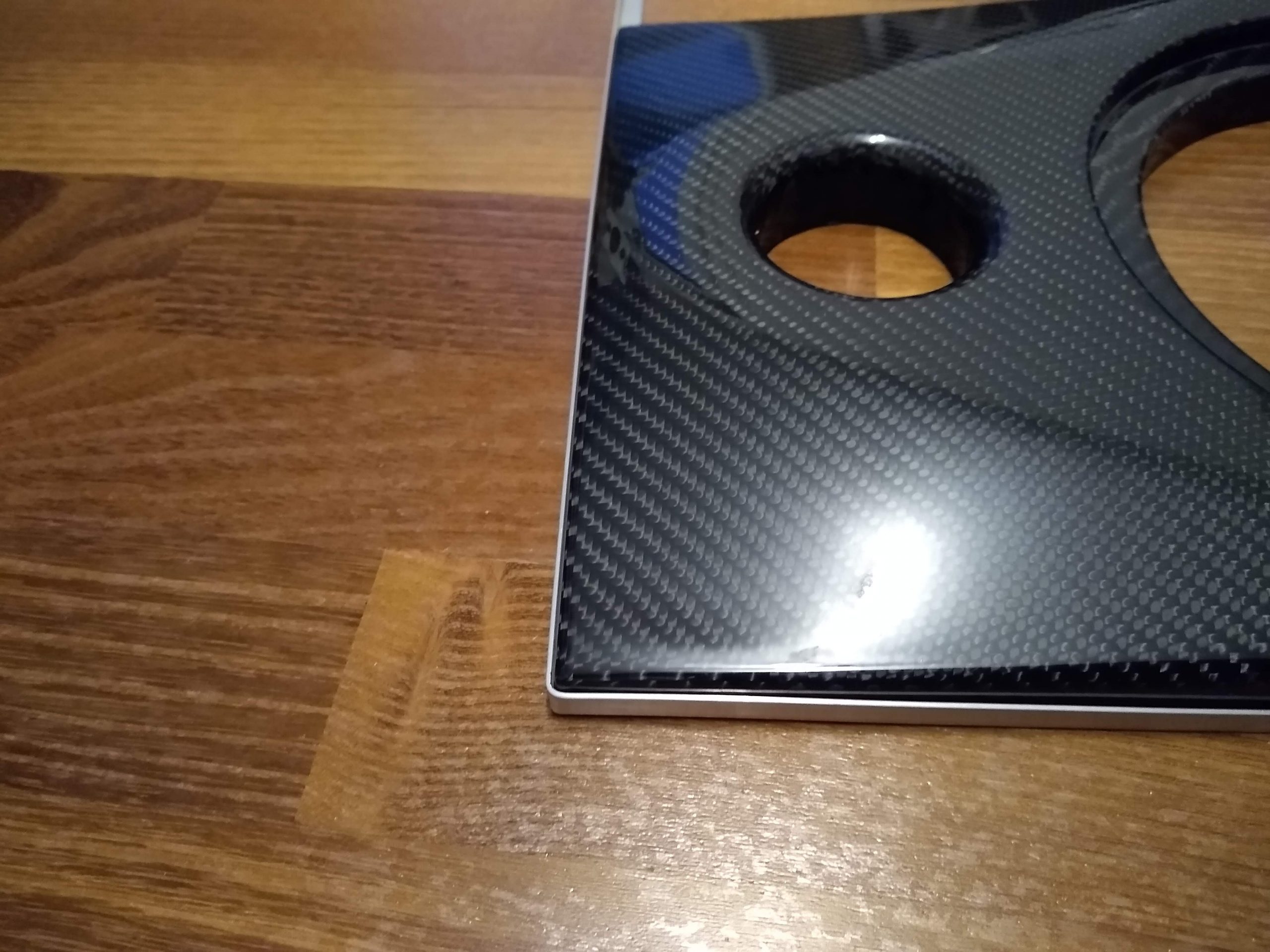

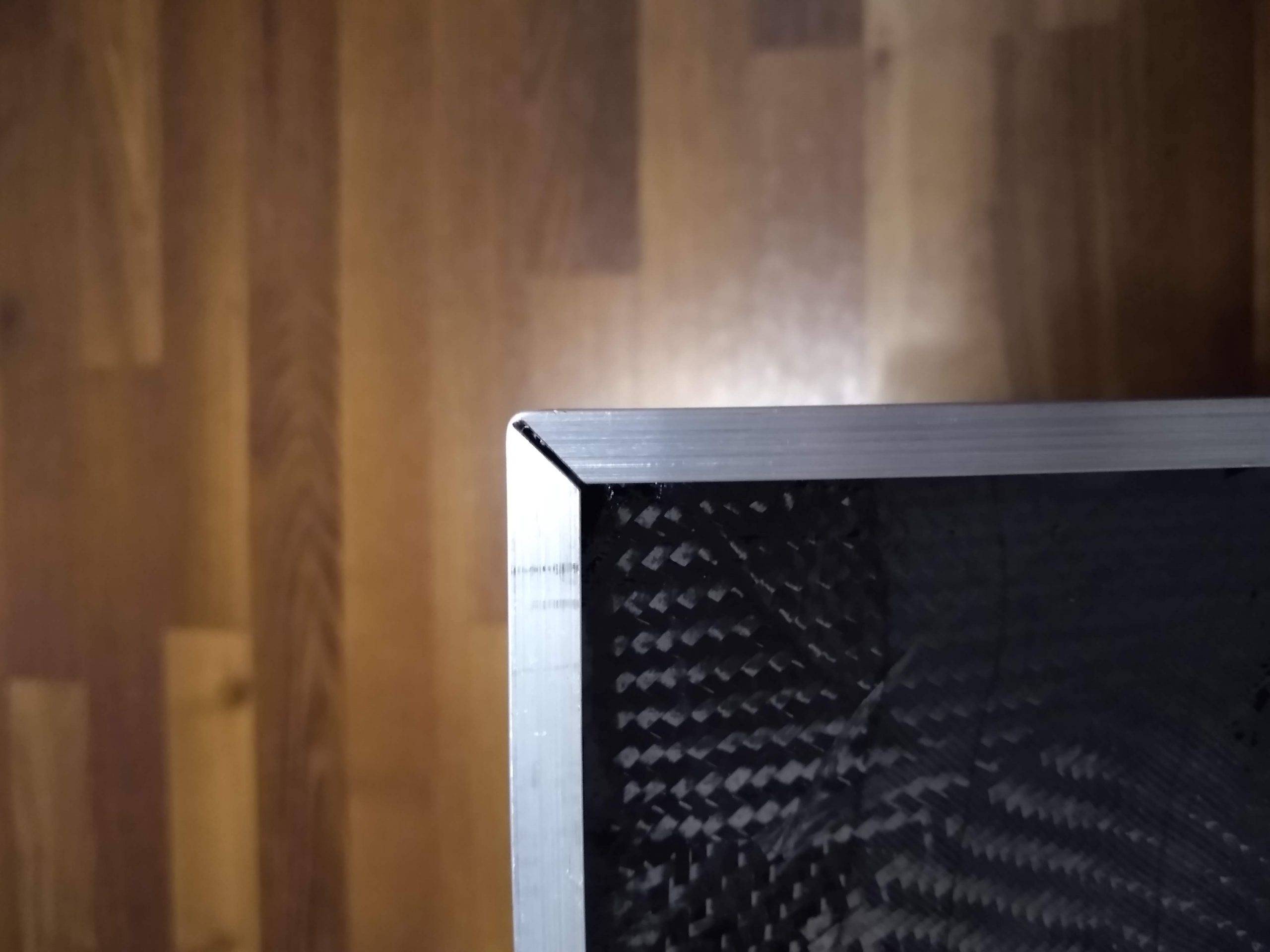

<p style=”text-align: left;”>Ich denke aber, dass ich den Rahmen minimalistisch machen werde und nicht der Kontur folgend, größer ziehe, wie ich es oben in Variante 1 gezeichnet habe. Wahrscheinlich ist ein Blechrahmen von 1mm Stärke, der gerade die kleinen Unsauberkeiten (Siehe Bild) abdeckt, die beste Variante. Oder ein feiner Rahmen aus L Profilen.</p>
Aber gerne weiter mit euren Ideen.Gruß
Attachments:
-
Moin. Den Blechrahmen könntest dann mit (farbiger?) Carbonfolie überziehen….
Gruß Martin -
Hallo zusammen,

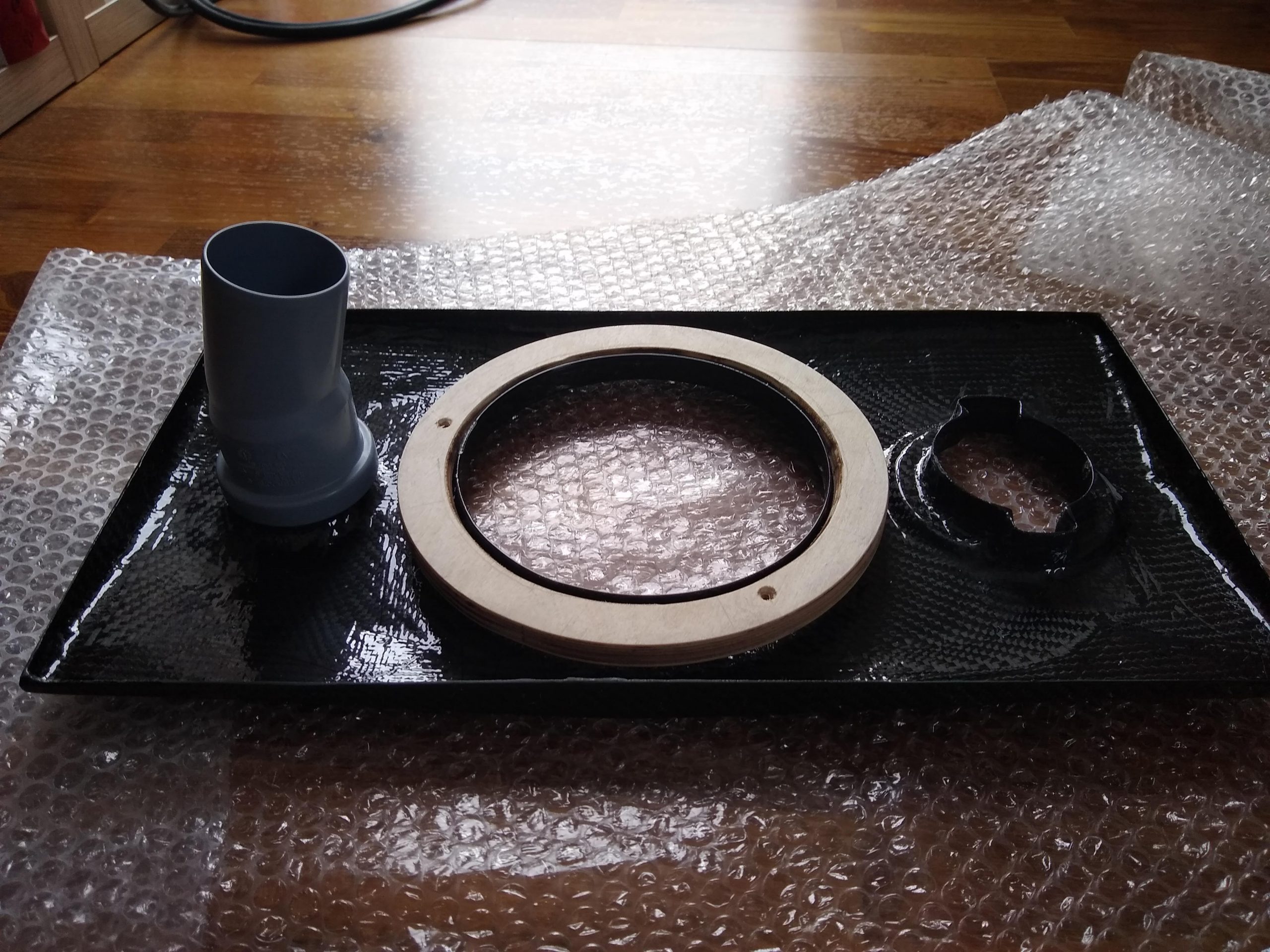

ich werkele weiterhin an meiner Front und bin mittlerweile an die Rückseite gegangen. Das BR Rohr wird mittels eines 50er Abflussrohr gestaltet, für den MT/TT habe ich einen MPX Ring gefräst, den ich einkleben/ eingießen möchte, damit er luftdicht sitzt. Dieser soll den Schrauben, die das Chassis an die Front fixieren, Halt geben. Urspünglich wollte ich um den HT eine ähnliche hölzerne Konstruktion machen. Da das Carbon hier beim Tiefziehen diverse Falten geworfen hat, ist es aber kaum möglich, das aus Holz so zu arbeiten, dass es hier vernünftig sitzt.
Ich habe mir nun den HT Eton 25SD4 noch einmal rundrum angesehen und nun folgende Frage: Muss dieser überhaupt in das BR Gehäuse eingebunden werden oder bildet dessen Gehäuse eine nach hinten geschlossene Kammer, die theoretisch sogar frei stehen könnte? Dann würde es wesentlich einfacher, weil man dann hier nicht luftdicht anbinden und mit einer etwas weiteren Konstruktion hantieren könnte.
Vielen Dank
Attachments:
-
Hallo Stefan,
der Hochtöner ist nicht nach hinten offen, also braucht er auch kein Volumen im Rücken. Trotzdem setzt man ihn auf die Front möglichst nah an den BMT.
Gruß Udo
-
-
