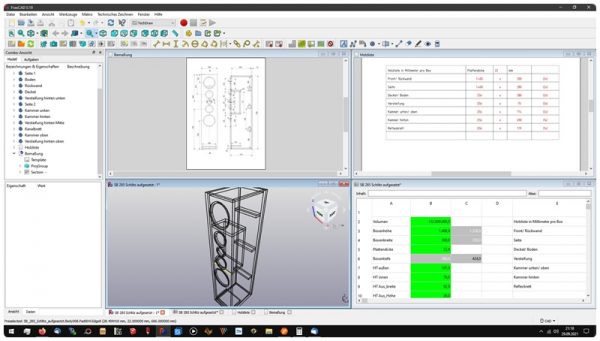

Wer in einen Laden geht, um fertige Lautsprecher für sein Wohnzimmer einzukaufen, wird immer wieder mit unpassenden Dimensionen konfrontiert. Zu hoch, zu breit oder zu tief sind Kriterien, die neben Klang und Farbe eine entscheidende Rolle bei der Auswahl spielen. Und hier liegt wieder einmal der große Vorteil des Selbstbaus: Was nicht passt, wird passend gemacht! Doch kann jeder, der zum Boxenbau handwerklich hinreichend begabt ist, auch mit Cad-Programmen umgehen, die heute zur individuellen Gehäuse-Gestaltung nötig sind? Ja, altbackene Selbstbauer kennen noch die beiden Hilfsmittel Bleistift und Papier, verrechnen können sie sich damit allerdings ganz schnell. Also erfanden wir den Meilenstein im Selbstbau, unsere Freecad-Dateien. Nach Eingabe der gewünschten Fronthöhe, -breite und Materialstärke entwirft die kostenlose Software die 3D-Ansicht, die Holzliste und die Maßzeichnung ganz von allein. Eine ausführliche Anleitung zum Gebrauch haben wir natürlich auch geschrieben.

Dabei könnten wir es nun belassen. Doch hast du die Nachbauer erst einmal verwöhnt, wollen sie schnell mehr. “Eine aufgesetzte Schallwand will ich nicht. Die Box wirkt schlanker, wenn die Front zwischen die Seiten gesetzt wird.” ist ein Argument, dem wir uns nicht entziehen können, zumal es ebenso gut in der umgekehrten Richtung nachvollziehbar ist. Wer tief genug in die Funktionsweise der Software einsteigt, wird den Weg zu schmaleren Fronten und vorgezogenen Seiten auch in unseren Dateien finden. Zuzumuten ist es jedoch bestenfalls einem Rentner, der noch kein passendes Hobby gefunden hat. Schnell und nahezu selbsterklärend mit nur wenig Aufwand muss es gehen, ein paar Klicks und nachvollziehbare Änderungen müssen reichen. Na denn mal los! Wo ist mein Zauberstab?

Das größte Manko der alten Dateien ist, dass die einzelnen Komponenten der Boxen als Sketch erstellt wurden und die Abmessungen mittels Zellenbezeichnung (alias) in der Tabellenkalkulation festgelegt wurden. Ja, in “B3” stand die Höhe der Front, in “B4” ihre Breite, alles andere war bunt durcheinander gewirbelt. Doch schon bei der ersten Vorstellung kommentierte Jörg völlig richtig: “Mein Tipp ist, im Spreadsheet jede Zelle, die wichtige Maße enthält, mit einem Alias zu versehen.” Seither sind fünf Jahre vergangen und nun habe ich endlich meine alten Freecad-Dateien zu einem neuen Vorlagensatz für alle Zwecke umgemodelt. Für den Systemveränderer bleibt noch genügend Arbeit über, um daraus den Wunschbau zu gestalten. Den Weg dorthin beschreibt der heutige Bericht am Beispiel der BelAir 54, vielleicht besser bekannt als Big 5. An seinem Ende soll sie dann als “Doppel-D’Appolito” mit seitlich eingesetzter Front baubar sein.

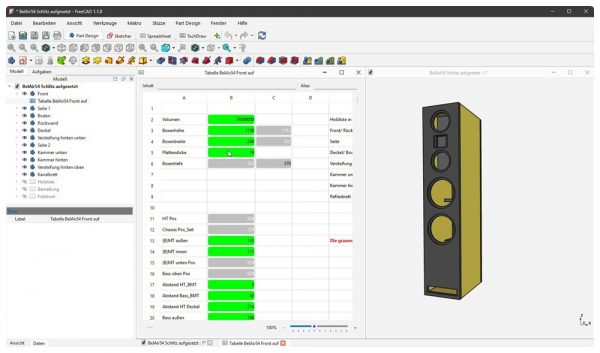

Ausgangslage: Wir haben die BelAir54 Schlitz aufgesetzt herunter geladen und in Freecad geöffnet.

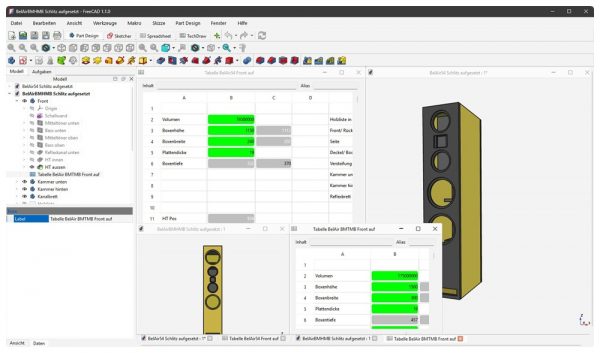

Wir öffnen zusätzlich die Vorlagen-Datei BelAirBMHMB Schlitz aufgesetzt, die wir im ersten Schritt zur BelAir54 BMHMB umwandeln werden.

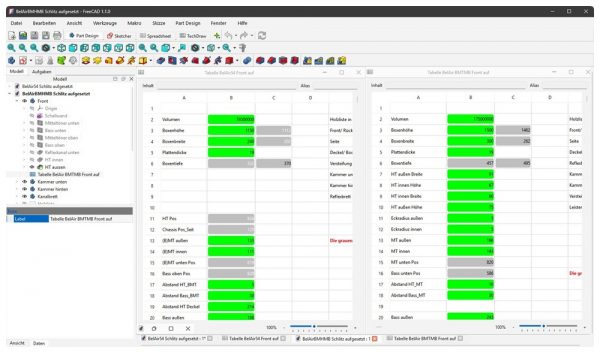

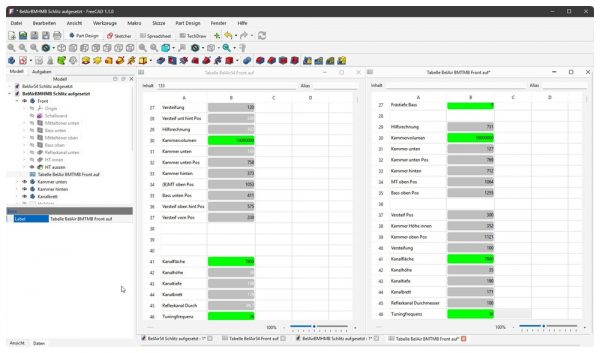

Zuerst müssen wir Volumen, Chassismaße, MH-Kammervolumen, Kanalfläche und Tuningfrequenz übertragen. Dazu legen wir die Tabellen BelAir54 und BMHMB nebeneinander und starten die Tipparbeit.

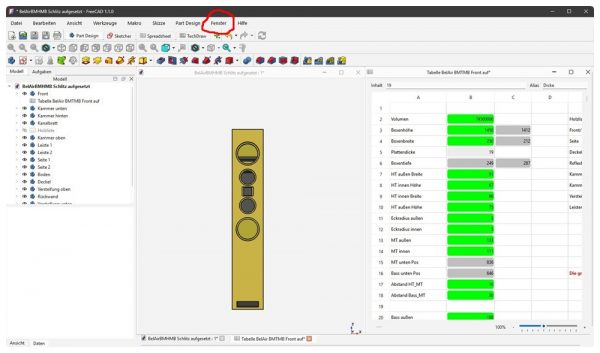

Anschließend können wir die BelAir54 schließen und die beiden Fenster der BMHMB über “Fenster – Anordnen” nebeneinanderlegen. Aus optischen Gründen haben wir gleich noch die Höhe auf 145 und die Breite auf 25 cm reduziert

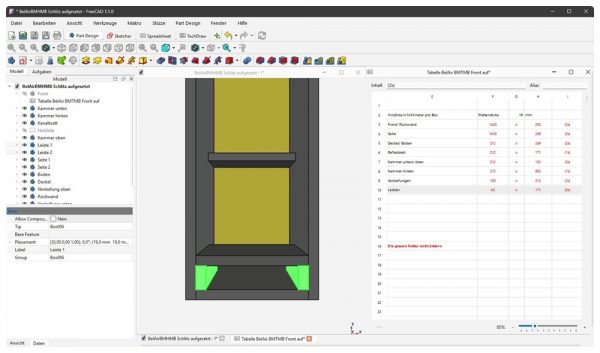

Damit die Boxen mit Reflexschlitz von den Seiten eingerahmt werden können, haben wir in den Vorlagen-Dateien für den zweiten Schritt zusätzlich zwei Leisten in Materialstärke eingeplant. So bleiben neben dem Schlitz ein paar Zentimeter Frontplatte stehen.

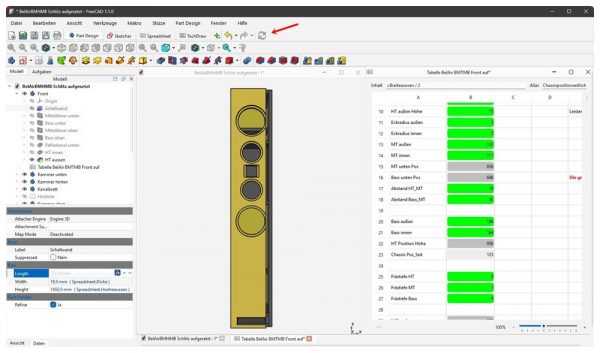

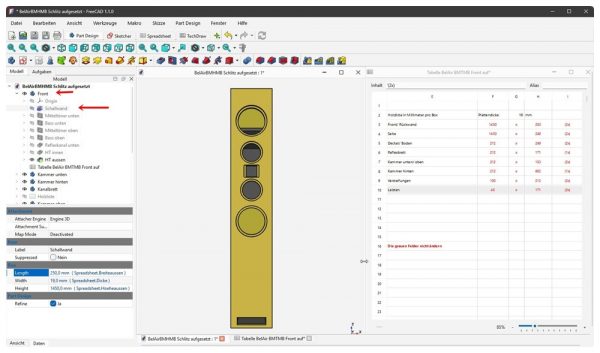

Die Umwandlung in seitlich eingesetzter Front ist reine Fleißarbeit, die kaum mehr als grobes Nachdenken erfordert. Zuerst einmal klappen wir die “Front” auf und klicken auf “Schallwand”.

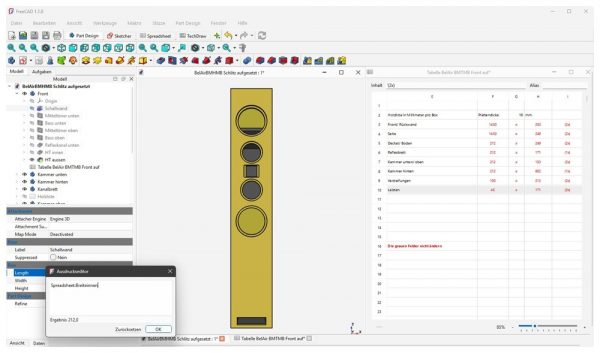

Neben “Length” lesen wir “Spreadsheet.Breiteaussen”. Nun soll die Front aber auf die Innenbreite verschmälert werden. Also klicken wir in das Feld und darin auf “fx”. Es öffnet sich ein Fenster, in dem wir “aussen” durch “innen” ersetzen und auf “ok” klicken.

Nach Klick auf “aktualisieren” ist die Front schmaler, aber die Chassis und der Reflexkanal sind abgeschnitten. Klar doch, die seitliche Chassisposition errechnet sich aus der Boxenbreite.

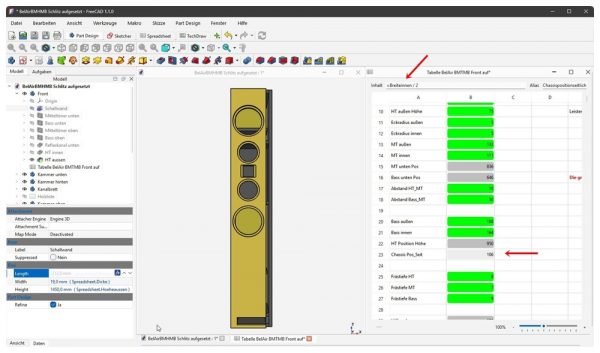

Also ändern wir in der Tabellenkalkulation die “Breiteaussen” in “Breiteinnen” und verlieren aus welchem Grund auch immer das “/” vor der “2” in der Anweisungszeile. Wir fügen es ein, bevor wir die Eingabe mit “Enter” bestätigen. Schon stehen die Chassisausschnitte mittig auf der Front.

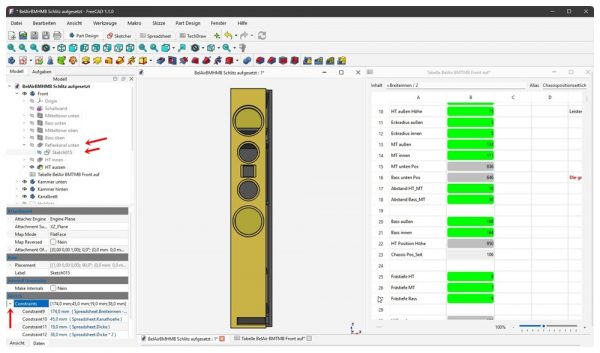

Weiterhin falsch sitzt der Reflexkanal. Wir kllicken links in der Navigation drauf, es klappt der “Sketch” herunter. Die linke Maustaste öffnet unten einen Kasten mit “Constrains”, hier nun ein Klick auf den Haken davor.

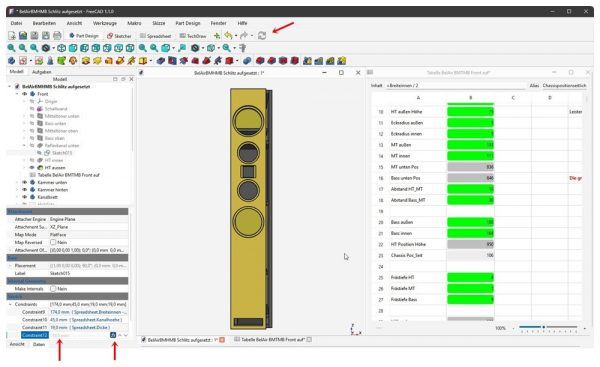

Der Anfang des Kanals liegt zwei Materialstärken von der linken Frontkante entfernt. Klar, einmal Seite und einmal Leiste. In diesem Fall sind das 38 mm. Darauf und auf “fx” klicken (laut Duden gibt es kein Synonym dafür) wir und ändern “Spreadsheet.Dicke * 2” auf “Spreadsheet.Dicke”, ok und aktualisieren. Schon sitzt auch der Reflexkanal mittig auf der Front.

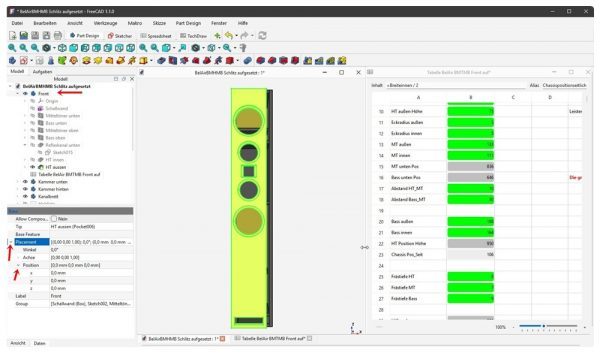

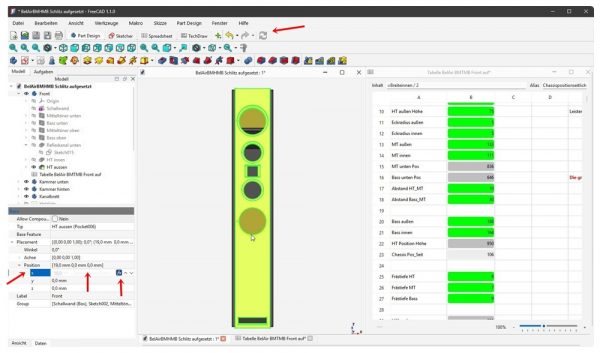

Um die Front zu verrücken, klicken wir oben links auf “Front” und auf die Haken vor “Placement” und “Position”.

Die Schallwand soll um Materialstärke nach rechts rutschen, das ist die x-Achse. Klick in das Maßfeld, auf “fx” und Eingabe von “Spreadsheet.Dicke” – ok und aktualisieren.

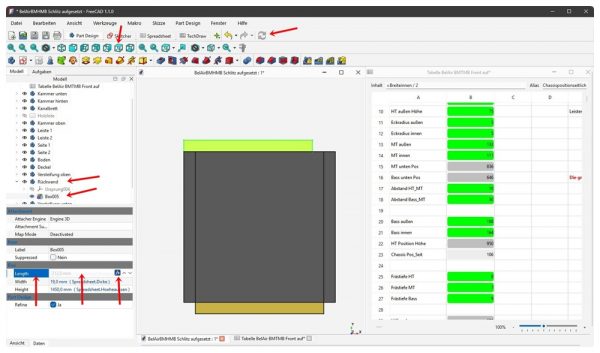

Viel weniger zu tun gibt es bei den Seiten und der Rückwand. Wir wechseln zur Ansicht von oben und starten mit “Rückwand – Box – Length”. In schon bekannter Weise ändern wir “Spreadsheet.Breiteaussen” zu “Spreadsheet.Breiteinnen” – ok, aktualisieren.

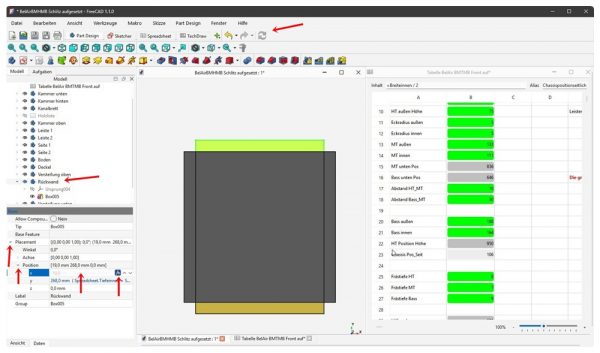

Verschieben der Rückwand um Materialstärke: “Rückwand – Placement – Eingabefeld neben x – fx – Spreadsheet.Dicke – ok – aktualisieren.

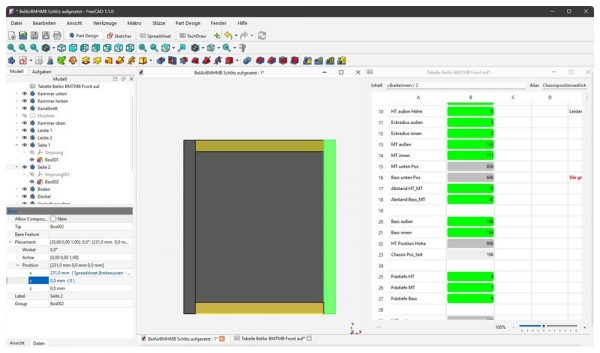

Die Modifizierung der Seiten ist jetzt schon fast Routine: Seite 1 (oder 2) – Box – Feld neben Width – fx – “Tiefeinnen” zu “Tiefeaussen” – ok – aktualisieren. Seite 1 (oder 2) – Placement – Position – y-Feld – fy – Spreadsheet.Dicke durch 0 ersetzten – ok – aktualisieren.

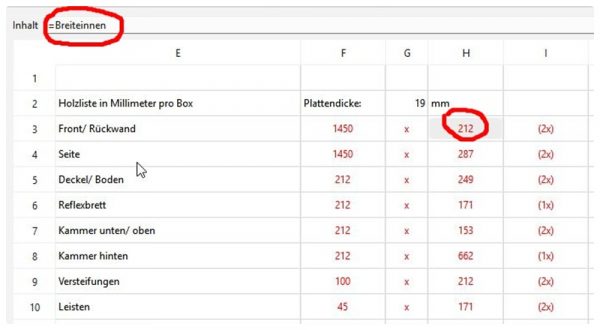

Nicht vergessen dürfen wir natürlich, dass auch die Holzliste angepasst werden muss. Front und Rückwand haben jetzt “Breiteinnen”, die Seiten “Tiefeaussen”.

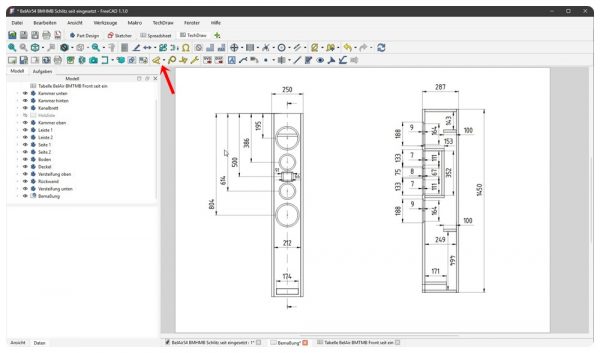

Die Bemaßungen in den Bauplan einzufügen, ist auch wieder nur eine kleine Fleißarbeit. In der Freecad-Version 1.1 ist das Ganze etwas vereinfacht worden, im Wesentlichen folgt es weiterhin der alten Anleitung.

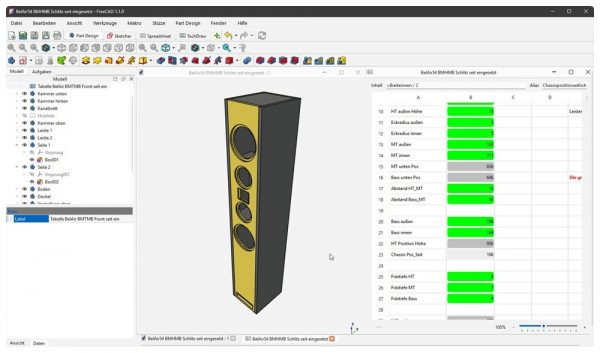

Zum Schluss wird die Datei als “BelAir 54 BMHMB seitlich eingesetzt” gespeichert. So ist sie jederzeit wieder aufrufbar.

Und schon haben wir die größtmögliche Herausforderung beim Boxenmalen hinter uns. Geschrieben wirkt alles komplizierter und zeitaufwendiger als in der Realität des Lebens. Wer weiß, wo er welche Eingaben ändern muss, ist in 15 Minuten fertig mit dem Zeichnen. Eingesetzte Fronten sind auch möglich, wenn statt des Kanals ein Reflexrohr genutzt wird. Welche Änderungen erforderderlich sind, erklärt sich von selbst. In den Bausatz-Vorstellungen und im Shop sind die jeweiligen Freecad-Dateien zum Download hinterlegt, die anpassbaren Vorlage-Dateien stehen in den Freecad-Bauplänen zum Abruf bereit. Was könnte dich nun noch vom Bauen abhalten?

Udo Wohlgemuth
