Duetta Top Design – Peters Cut

So, es ist soweit, heut wird eine Duetta Top gebaut!! Ja, das dachte ich mir eines Tages mal ganz spontan, nachdem ich lange überlegt habe, ob ich mir neue Lautsprecher bauen soll und wenn ja, welche?! Ob dies eine gute oder schlechte Entscheidung war, will ich vorab nicht verraten, ich kann jedoch sagen, dass nun viel Arbeit auf mich zukam. Grund war das Design. Angelehnt an die Tops vom Andreas mit der Carbon Folie, wollte ich ein neues Design entwerfen. An dieser Stelle,: “Vielen Dank an Andreas für den Grundgedanken und seine Bilder

Ich hatte gewisse Vorstellungen wie zB.:

Nicht tiefer als max. 37 cm, nicht höher als max. 70 cm, nicht breiter als 25 cm, so viel Holz wie möglich, so viel Furnier wie möglich, und Abwechslung beim Furnier.

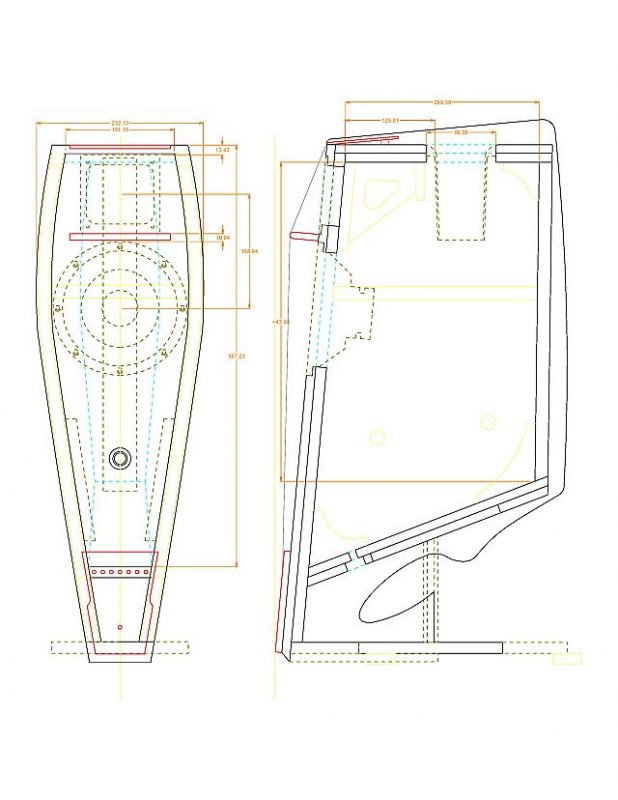

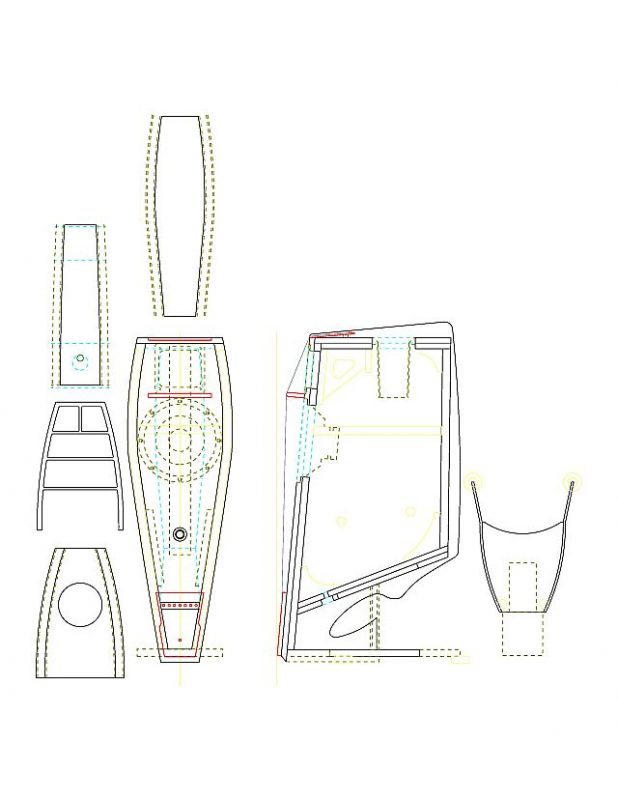

So ging es and Werk und zum PC. Mittels SketchUp habe ich das Modell auf das entsprechende Volumen vorgerechnet/ aufgebaut und danach eine CAD Zeichnung erstellt. das Volumen und die Proportion zwischen HT Und TT habe ich auch übernommen vom Originalplan. Auch die Maße vom BR Rohr wurde an den BR Schlitz genau angepasst. Nur wenige Teile konnte ich mit der CNC-Fräse fräsen, der Rest wurde per Hand zugeschnitten, gefräst und geschliffen. Ja, geschliffen … So in etwa 15-20 Stunden reine Schleifarbeit!

Duetta Top Duetta Top

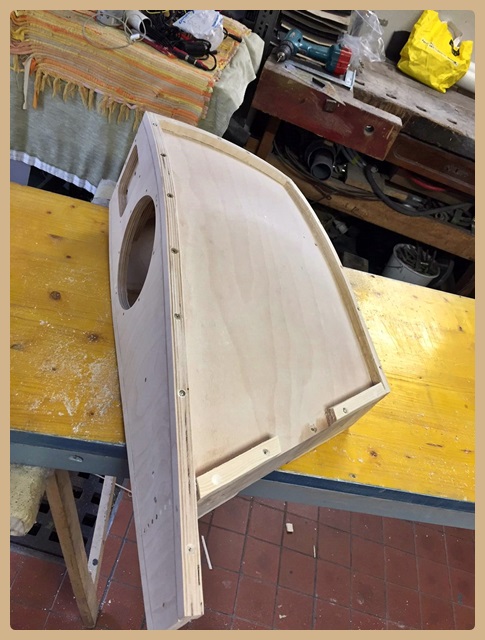

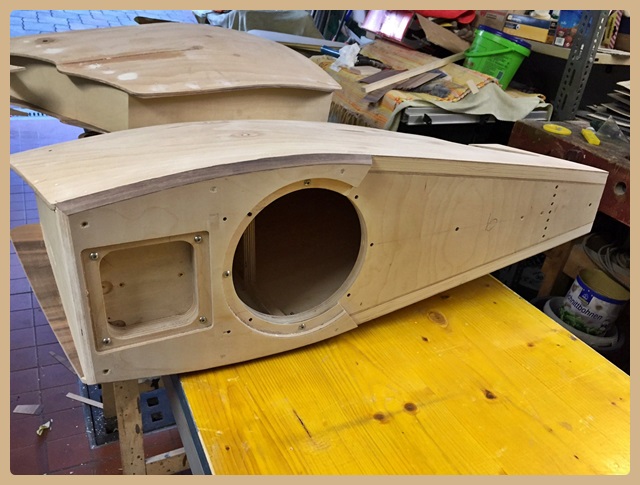

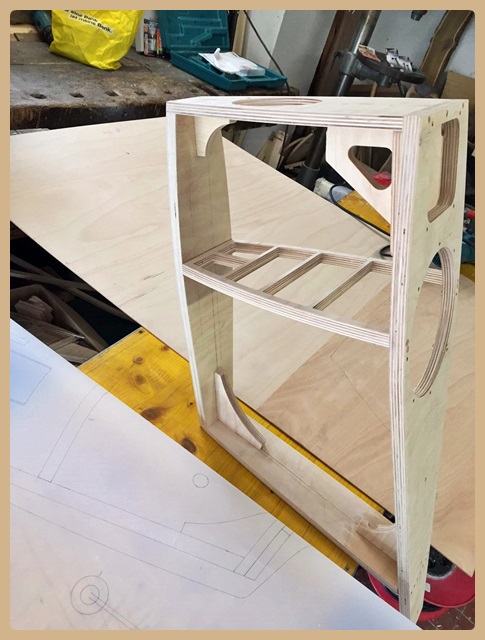

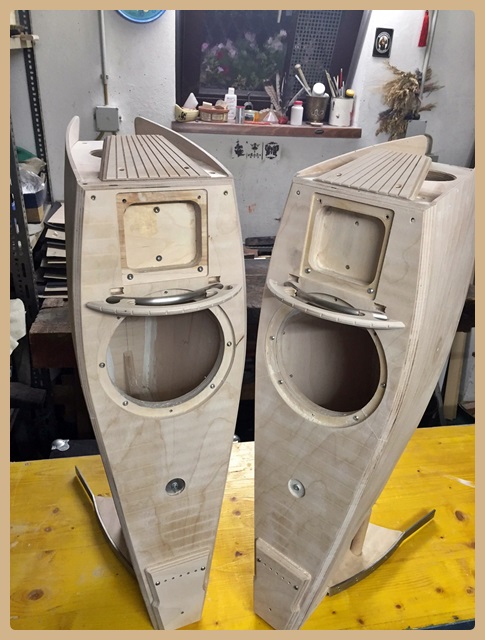

Mit einer Handvoll Zeilen und einem 1:1 Plan hat es begonnen. Die Rippen waren schnell geschraubt und verleimt. Nächster Schritt das Beplanken mit 3 mm Birkensperrholz war der Horrrrrrror. Der Konus ist in alle Richtungen gebogen. Das Holz wollte das definitiv nicht mitmachen, eine Platte ist sogar gebrochen und ich musste spachteln. Danach hab ich je Seite 5 Stück 3 mm leisten übereinander auf den Konus geleimt.

Duetta TopDuetta Top

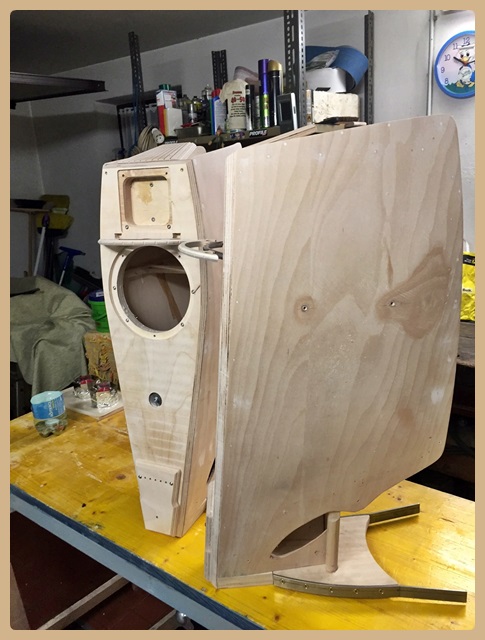

Somit konnte ich nun die Außenwand aufkleben, wieder in 3 mm Sperrholz. Damit sich der Abstand zwischen Innen- und Außenwand nicht verändert, habe ich an den kritischen Stellen 2 Holzkugeln mit 15 mm Durchmesser auf die Innenwände geklebt. Diese sorgten für einen gleichmäßigen Abstand. Das Beplanken war wieder die Hölllle.

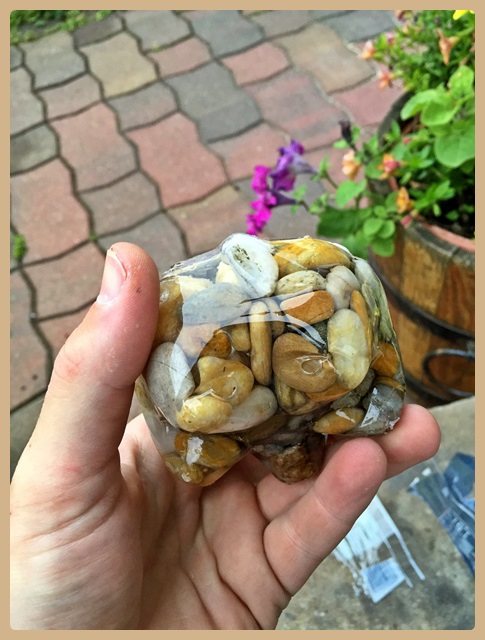

Nächster Schritt war das Befüllen der Wände mit Kies und Gießharz. Ein kleiner Test zeigte mir, wie sich das Ganze zueinander verhält.

Duetta Top

Ich bin mir nicht sicher, ob ich dies noch einmal so machen würde. Aufgrund des Preises vom Gießharz ist dies sehr teuer. Für die Zukunft würd ich trockenen Sand immer 5-10 cm hoch einfüllen, danach ein Sand-/ Gießharz-Gemisch 3 cm hoch und wieder losen Sand 5-10 cm einfüllen. Dies wiederholen bis die Wände voll sind. Zum Teil hab ich das auch bei jeder Wand zum Schluss gemacht, weil ich ansonsten zu wenig Giesharz gehabt hätte.

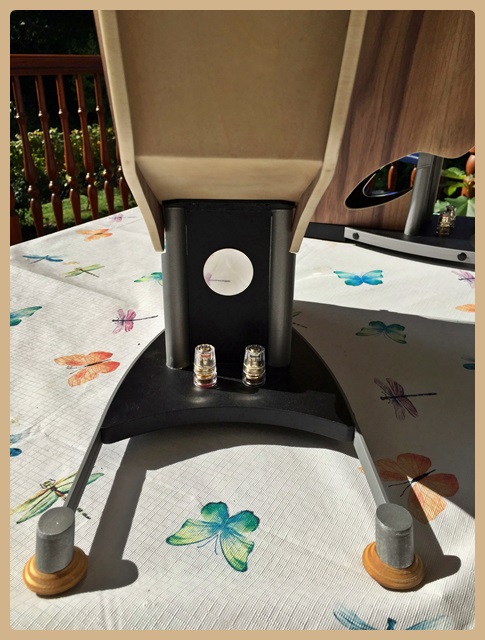

Der Standfuß besteht aus Holz und Stahl teils schwarz, grau lackiert oder mit leinölfirnis bestrichen. Es ist alles selbst zugeschnitten und gebogen, geschliffen und lackiert worden.

Nun habe ich das 3 mm Holz, das beim Konus übersteht, aufgedoppelt, damit ich beim Aufkleben des Ahorn-Furniers stirnseitig keine Probleme bekomme. Das Holz, das teils ein wenig gewellt war (vom Wasser und der Spannung), konnte ich somit auch korrigieren.

Duetta Top Duetta Top Duetta Top

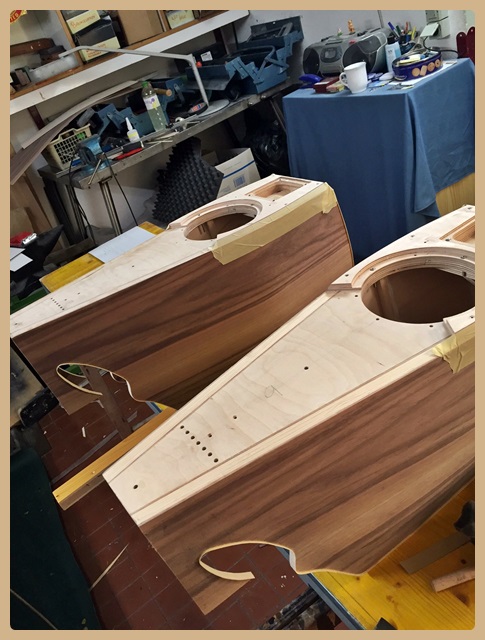

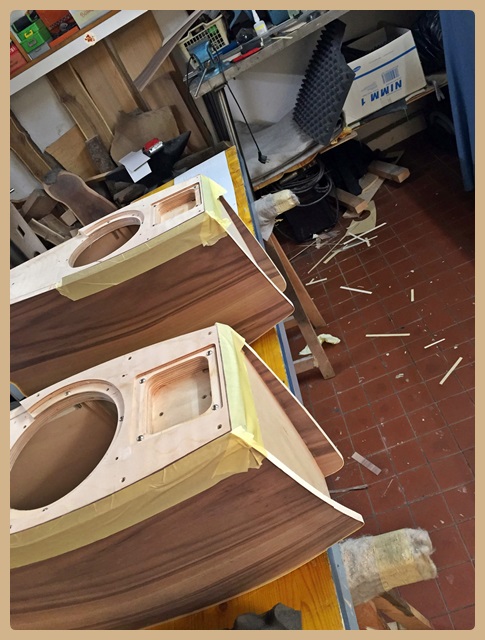

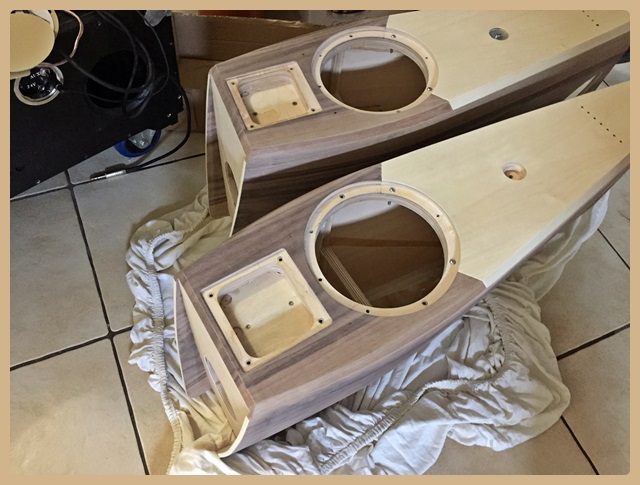

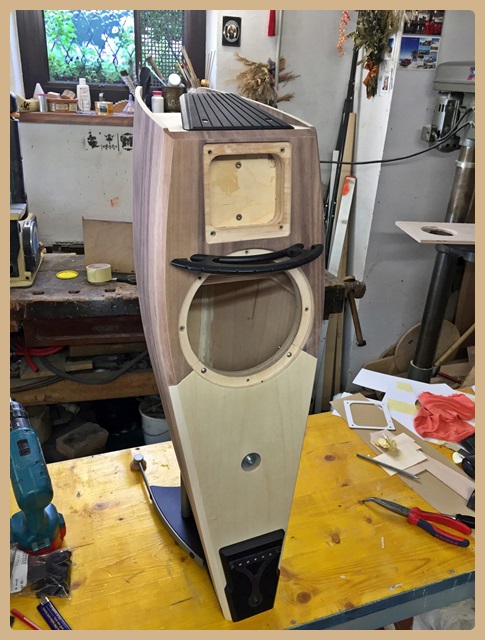

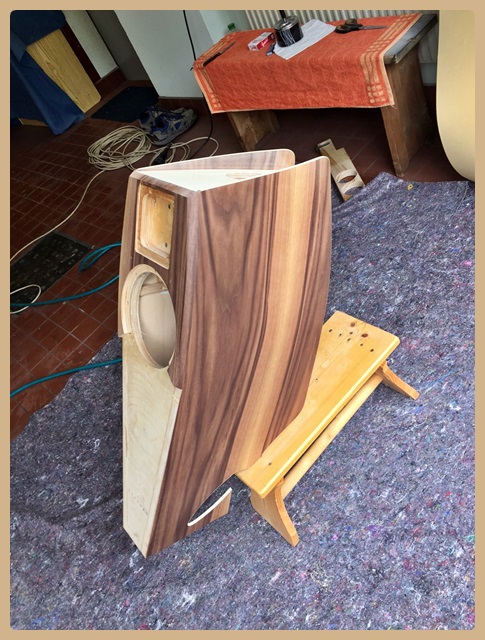

Somit begannt das Furnieren. Aus Ahorn wurden die Innenteile und ein Außenteil der Blende zugeschnitten. Mittels Karton machte ich mir Schablonen, die genau zwischen linke und rechte Wand gepasst haben. Diese habe ich auf das Furnier übertragen. Die Außenwände und die Front wurde mit Nuss furniert. Zu guter Letzt die Kanten noch mit Ahorn furniert.

Duetta Top Duetta TopDuetta TopDuetta TopDuetta Top

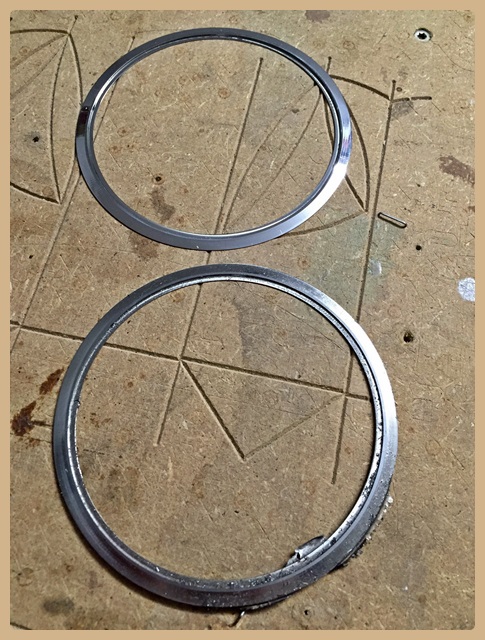

Aufgrund eines Furnierfehlers musste ich mir überlegen, wie ich beim BR Rohr diesen verdecke. Daher habe ich noch Ringe aus Edelstahl angefertigt und aufpoliert. Diese überdecken den Fehler im Furnier.

Duetta TopDuetta Top

Danach wurde alles mit Sonofil leicht ausgefüllt. Beim BR Rohr habe ich das Sonofil weggelassen.

Duetta Top

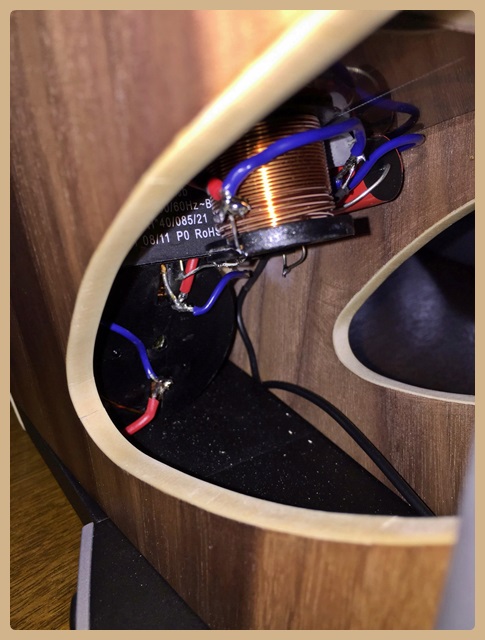

Die Weiche, ja die war ziemlich problematisch zum Einbauen. Der Platz im Standfuss war extrem klein. Die Wiederstände etc.. habe ich fliegend eingelötet oder mit den Kabeln in das Gehäuse geschoben. Mit Pinzette und Kolben wurde gelötet. Die Polklemmen habe ich in den Standfuß eingearbeitet.

Duetta TopDuetta Top

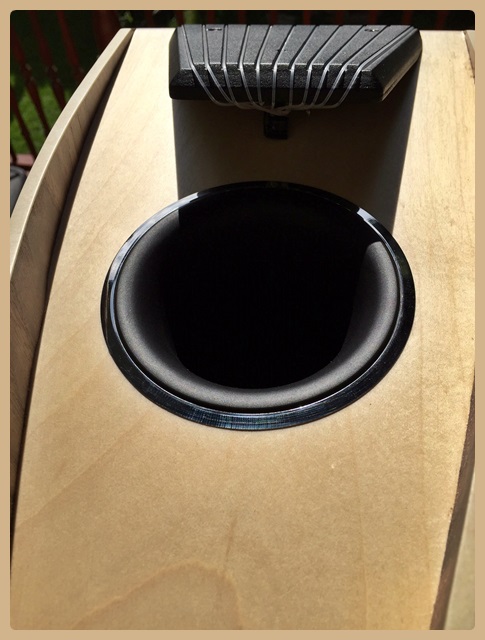

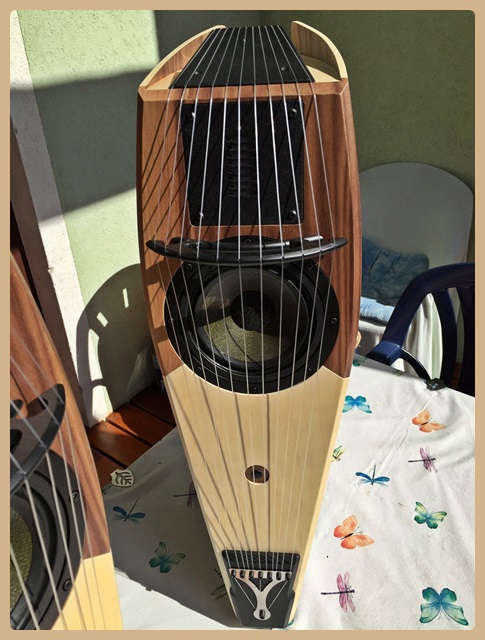

Einbau der Chassis. Ja, das war der einfachste Teil. Der Eton Er4 HT hat kleine Bananenstecker zum Verbinden. Ich würde euch den Tipp geben Gegenstück dazu  zu besorgen. Nun noch die Schnüre gespannt und fertig waren die Lautsprecher.

Duetta TopDuetta Top

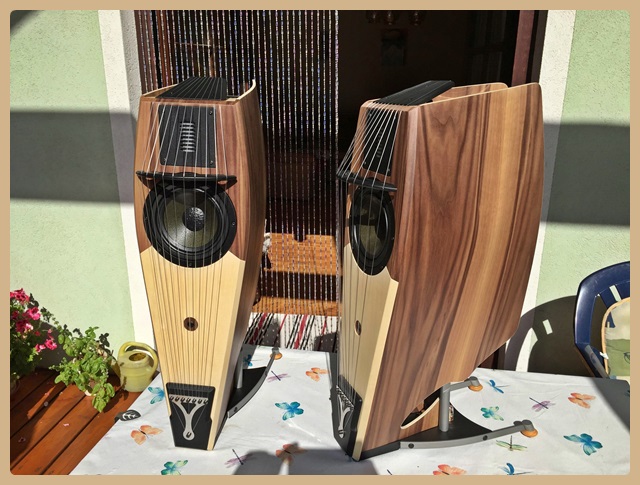

So und nun zum Klang. Ich hab schon einige Lautsprecher gebaut und dies Sind mit Abstand die teuersten in meinem Sortiment, aber klangmäßig sind sie die besten Lautsprecher, die ich jemals gehört habe. Als ich meinem Vater Bob Dylan und Lou Reed “Walk on the wild side” vorgespielt habe, bekamen wir alle Gänsehaut. Entschuldigt mir diesen Ausdruck, “das Musikhören mit diesen Lautsprechern ist eine wahre Befriedigung für das Gehör”

Duetta Top

Es macht so viel Spaß, Musik mit diesen Lautsprechern zu hören, einfach unglaublich.

Lg von Österreich

Peter

Zur Duetta Top im Online-Shop
Zur Duetta Topaktiv im Online-Shop
Zum Duetta Topaktiv Upgrade im Online-Shop
