23. Juni 2018

MiniACL – kleine Box, großer Klang

Autor: Udo Wohlgemuth

Vor ein paar Tagen schickte mir Rincewind einen Artikel aus einer Computer-Zeitschrift, der sich ausführlich mit smarten Lautsprechern befasste. Sehen wir einmal davon ab, dass diese Kisten die Kommunikation mit allen Datensammlern so einfach machen, wie es sich ein Geheimdienstler nur ganz im Stillen wünschen kann, es gab auch Messdiagramme. Schwer vorstellbar, dass sich jemand so etwas freiwillig in die Bude stellt, wenn er es geschenkt bekommt. Noch weniger verständlich ist allerdings, dass für solch echte Mono-Liten zusätzlich zur Umgehung der grundgesetzlich verankerten Unverletzlichkeit der Wohnung sogar bis zu 230 Euro gezahlt werden. Ob ich diese Welt noch verstehe, darf man mich gern fragen, eine Antwort habe ich darauf nicht. Etwas Gutes hatte der Bericht dennoch: Wir dachten über ein System nach, das auch ohne Spracherkennung musikalische Untermalung in die Wohnung bringt, nicht unbedingt in die “gute Stube”, sondern eher in alle anderen Räume, in denen man sich sonst ohne jede Ansprache zu einsam fühlt.

Werfen wir einen Blick auf das Pflichtenheft, das wir uns zum Projekt Smartbox erstellten. Zuerst einmal muss ein kleiner Verstärker her, der sich über Bluetooth aus dem Smartphone füttern lässt. Schön wär es, wenn er ebenfalls die Kommunikation mit einem PC’s oder Raspi per USB ermöglicht, wodurch das heimische Musik-Center, das Internet-Radio oder die Streaming-Dienste Anschluss haben. Übertragen soll er das Signal an einen kleinen Lautsprecher, der mit wenig Technik auskommen und bei sparsamem Umgang mit Volumen dennoch ausreichend Basstiefe liefern muss. Und weil wir seit 1958 der Monowidergabe ade gesagt haben, schrieben wir “zwei Lautsprecher” in die Liste. Die Kosten für das Stereo-Set samt Amp und Holz sollten kaum über 100 Euro liegen, ein eher tollkühnes Unterfangen.

Überrascht waren wir, als wir bei Nobsound tatsächlich einen fertig aufgebauten 2.0-Verstärker fanden, der alles Erforderliche für 32,99 Euro samt 12V-Netzteil, Kabelzeugs, Metallgehäuse, ordentlichen Polklemmen und das sogar in fünf Farben bot. Umgehend wurde das Teil bestellt, obwohl die Skepsis durchaus groß war.

Wer nicht wagt, kann nicht überzeugt werden, und bisher hatten wir mit dem chinesischen Elektronik-Vertrieb wirklich gute Erfahrungen gesammelt. Zwei Tage später war das kaum Handteller große Spielzeug da und die Augen setzten das inzwischen wieder erlangte Vertrauen nahe an Null herunter. Fast mutlos verbanden wir die Streichholzschachtel testweise mit den Mona-Satelliten (aus technischen Gründen haben wir mittlerweile den SPH-30 M mit Staubschutz-Kalotte durch den baugleichen 31 M mit Phase Plug ersetzt).

Ok, es fehlte den geschlossenen Quadern etwas Grundton, dickere Männer machten sich künstlich schlank, diese Vorstellung hatten wir trotzdem nicht erwartet. Bei Internet-Radio von Qualität zu reden, gehört sich nicht. Doch die Verständlichkeit der Sprache, sogar die Dynamik ließen nicht viel Platz zum Meckern. So hatten wir schon die Basis für den Bauvorschlag, den wir nur noch untenrum etwas aufpeppen mussten.

Mittlerweile fast schon eine feste Größe in unseren Bauweisen ist das ACL-Prinzip, das seit der SB 12 ACL vielfach Zuhörern die Kontrolle über ihren Unterkiefer raubte. Eine Konstruktionsanleitung gaben wir in der Vorstellung der Chorus 51 ACL,  die jedoch keine in Stein gemeißelte Regeln festlegte. Das kam uns in diesem Fall zu Gute, denn die Parameter des SPX-31 M sind bestenfalls bedingt Reflex geeignet. Im Zweikammer-Reflex-Abteil von LSPCad machte er dennoch eine gute Figur, als wir ihn mit 1,5 Liter im Nacken und gut 3 Liter hinter dem ersten Reflexauslass simulierten.

Nun sind grob fünf Liter nicht ganz klein, aber lieber opferten wir etwas freie Raumluft als “Tiefgang”. Für den unterteilten wir die angehängte Kammer in drei Teile mit je einem Liter Inhalt, die wir per Kopfrechnen in praktischer Weise hinter und unter die erste Kammer platzierten. Die Durchlässe halten sich an die 80%-Regel, die wir für unser ACL (um es mal wieder auszuschreiben: Acoustic Chamber Line) festgelegt haben. Mit 12 mm sollten die Wände dick genug für den kleinen SPX-31 M sein, die Sketchup-Zeichnung der MiniACL war nun einfach.



Als Baumaterial wählten wir Grobspan, eine Verlegeplatte mit 67,5 x 205 mm für 3,49 Euro sägte uns der Bauhäusler für den einfacheren Transport in der Mitte durch, den genauen Zuschnitt machte unsere Tischkreissäge.  Ob es nötig ist, das Verkleben zu zeigen, könnte man berechtigt fragen. Lassen wir die Fotos weg, wird nach ihnen von Neueinsteigern verlangt, die wir fraglos mit der preisgünstigen Fullrange-Box in die Selbstbau-Falle locken wollen. Weil sie zudem die Seite so schön mit Buntem füllen, …

Geschliffen und mit farbloser Wachslasur eingerollt haben wir die Kästchen auch, sogar eine seitliche Rundung wurde vorn angezogen, bevor es an die Begradigung des Frequenzgangs ging. Die zwei Schritte von BB in Box (braun) bis fertig (rot) haben wir als vergleichende Diagramme festgehalten.



Am spektakulästen wirkt sich das Einfügen einer Spule in den Signalweg (grün) aus, die den Anstieg ab 500 Hz auf die 80dB-Linie herunter zieht. Ein übergelegter Widerstand puscht den Pegel oberhalb 6 kHz (rot) an. Den Grundton-Gewinn durch das ACL (blau) zeigt der Vergleich mit dem Mona-Satelliten (rot) im unteren Diagramm.



Bei den Messungen testeten wir diverse Reflexrohr-Längen, am besten gefiel uns die Variante mit 7,1 cm Länge. Mit kürzerem HP 35 wird der Bereich um 70 Hz leicht angehoben, mit längerem Rohr sollte experimentieren, wer die MiniACL auf den Schreibtisch stellt.

Auch der Einbau war uns zwei Fotos wert. Der Sperrkreis klebt auf dem Terminal, das Pluskabel wurde an das freie Ende gelötet. Die erste Kammer wird mit einer Lage Dämmwatte (10 x 20 cm) gefüllt, die Schraublöcher mit einem 3 mm-Bohrer vorgebohrt.

Im Hörraum durfte sich der Nobsound-Amp mit dem PC verbinden, der ihm zunächst einmal aus dem Internet ein wenig Untermalung von SWR 1 zuführte. Beim Schreiben von Berichten darf das keinesfalls unnatürlich klingen, denn dann sucht das Hirn ständig nach Ursachen statt nach Worten.  Dünne Männer durch zu wenig Grundton wie im ersten Schnelltest mit den Mona-Sats oder Drums wie aus dem Telefon kann der Schreiber so gar nicht brauchen, Nerviges stört den Schreibfluss, abgehackte Satze sind die Folge. Es ist zu hoffen, dass meine Worte nicht so gelesen werden, denn das Radio lief die ganze Zeit. Der Nachrichtensprecher ist gut verständlich, auch wenn das für den Inhalt nicht immer stimmt, irgendwo auf der Welt spielt man Fußball.

Etwas länger als 30 Sekunden dauerte die Verbindung via Bluetooth, was die Ungeduld junger Menschen auf eine harte Probe stellt. Doch nach dieser gefühlt ewigen Wartezeit war auch das Smartphone als Zuspieler einsetzbar. Sensationell (ein in diesem Magazin bisher ungenutzter Superlativ) war der Klanggewinn im Vergleich zum Geräte eigenen Quaker, als diverse Hip-Hopper und Chartsstürmer die Lautsprecher für ihre Inszenierung nutzten. Der ausreichende Tiefton konnte durch entsprechende Manipulation des Mini-Computers sogar auf nahezu spürbares Niveau angehoben werden, der Pegel litt selbst bei freier Aufstellung für die beschallten 42 m² keine Not, blieb dabei aber leicht unter Party tauglich.

Der Sweetspot ist nicht eng,  der Klang löst sich von den Boxen, die Bühne öffnet sich in Breitbänder typischer Breite und Tiefe, um auch einmal die üblichen, klangbeschreibenden Floskeln einzusetzen. Positiv überrascht, dass der Bass auch bei gehobener Lautstärke sauber durchzeichnet, wo andere längst schon überanstrengt herumploppen. Hier zeigt das ACL seine Vorzüge, die wir – ich geb es zu – nur zufällig entdeckt haben. Doch wie es oben schon zu lesen war: Wer nicht wagt, …

Udo Wohlgemuth

Kleiner Nachtrag:

Michael verwandelte die MiniACL auf Anfrage eines Users zeichnerisch in eine schlanke Säule, bei der die Kammern untereinander liegen.  Auch die Variante “Soundboard” konnte er so auf dem Papier umsetzen.


Zur MiniACL im Online-Shop

zum Thema

Ähnliche Beiträge

Community

Kommentare

Subscribe
Benachrichtige mich zu:
65 Comments
neuste
älteste
Inline Feedbacks
View all comments

Hallo und Moin an Alle,

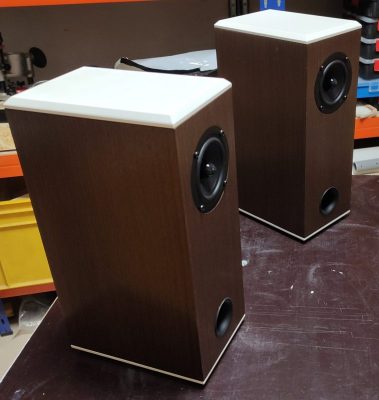

Eigentlich war die MiniACL bei mir als Übung für das Saraifo-Furnier meines aktuelle Subwoofer Projekt gedacht. Sollten, da ich davon ausging, daß das Furnier nicht besonders wird und der “Sound” der Lautsprecher ehr flach, dünn und klein wird, als Pc Lautsprecher fungieren. Ja, so der Plan! Das Furnier ist super, einfach zu verarbeiten. Auch ohne spezial Werkzeug bekommen Anfänger oder Holzallergiker wie ich, Oberflächen hin, die einem Fertiglautsprecher im nichts nachstehen. Das Hörvergnügen, Chapeau an den Entwickler. Alter sind die gut. Nachdem ich die Böxien probehalber mit dem Subwoofer laufen ließ, zuckelte mein Nachbar beleidigt ab. Der hatte sich gerade tolle teure Lautsprecher gekauft. Die MiniACL stehen jetzt mit einem Nobsound in der Küche und machen verdammt viel Spaß.
