Die Zeiten ändern sich und der Mensch mit ihnen. Das betrifft natürlich nicht nur das Älterwerden, das die Haut runzliger und in vielen Fällen den Bauch runder, das Haar spärlicher werden lässt. Vielmehr bedeutet es, dass wir uns innerlich den neuen Herausforderungen stellen müssen, um nicht vom Leben heftig überholt zu werden.  Im Besonderen gilt das auch für neue Techniken, die unser Leben in bisher unbekannte Bahnen lenken. Für den Boxenbauer zeigt sich das in der Abkehr von den bisher gewohnten Signalquellen wie CD, Blueray oder Schallplatte. Musik und Film kommt heute aus dem Internet oder der Festplatte, gesteuert wird mit Tablet oder Smartphone. Selbst der herkömmliche Verstärker hat eher ausgedient, auch wenn heute nahezu jeder Amp  mit Internetzugang und WLAN-Eingänge rumprotzt.  Tatsächlich benötigt man nur noch passende Endstufen, die platzsparend direkt in die Boxen eingeschraubt und mit dem PC oder Raspi gekoppelt werden. Nicht dass ich ein Freund dieser Umwälzungen bin, doch kann ich mich dem Zeitgeist nicht verschließen. Wer zu spät kommt, den bestraft das Leben.

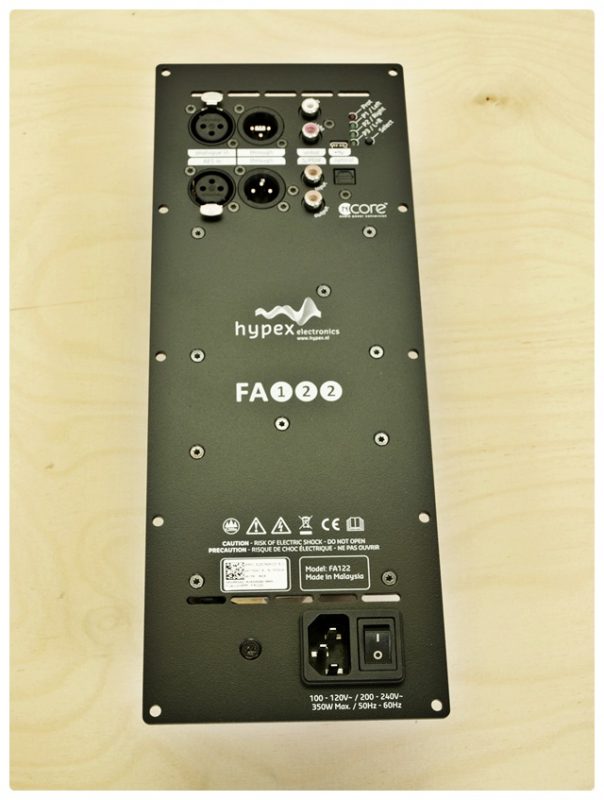

So kam es uns nur recht, dass im Sommer neue DSP-Module von Hypex auf den Markt gebracht wurden, von denen wir unverzüglich ein Paar der Reihe FA 122 orderten. Um nicht illegalen Handel damit zu treiben, meldeten wir unsere Verkaufsabsicht zeitgleich bei der Stiftung Elektro-Altgeräte-Register an, zahlten unseren bescheidenen Obolus von ein paar Hundert Euro für das Jahr 2018 und erhielten dann tatsächlich schon nach gut drei Monaten Wartezeit am 6.12. die Registriernummer, die wir für die Aufnahme der Marke Hypex in unseren Shop benötigen. Für das Weihnachtsgeschäft war das natürlich viel zu spät, da kam trotzdem schon die Rechnung für 2019, und, ich sag es mal ganz ehrlich, beides hat mich weit mehr geärgert als die gut 10% Preiserhöhung der Niederländer zum 1. Januar 2019. Da kann ich durchaus die Kollegen verstehen, die sich dieser langwierigen und kostenintensiven Prozedur nicht unterziehen und die Module ohne WEEE-Nummer und jährlich wiederkehrende Zahlung anbieten.

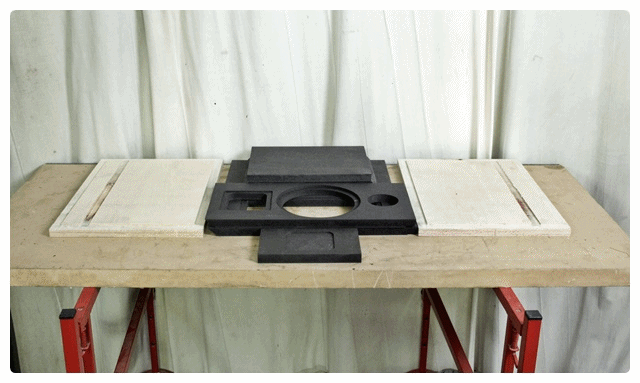

Naja, der Ärger liegt gut zwei Monate zurück, ich bin nicht nachtragend, hilft doch auch nichts. Wir bastelten ein Gehäusepaar, das wir vor vier Wochen als Anpreisung unseres Zuschnittsservice im Magazin präsentierten.

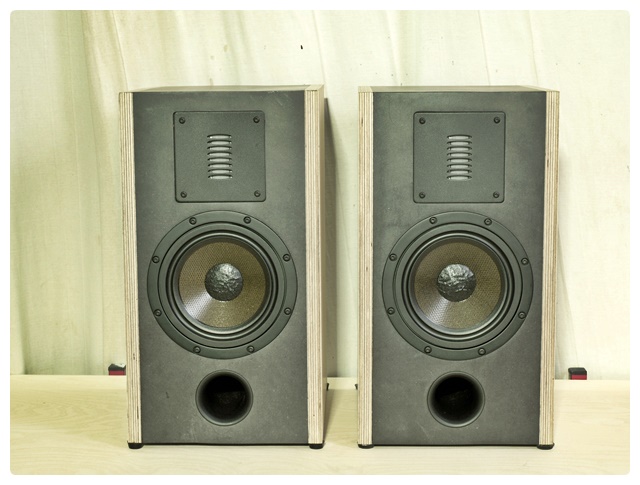

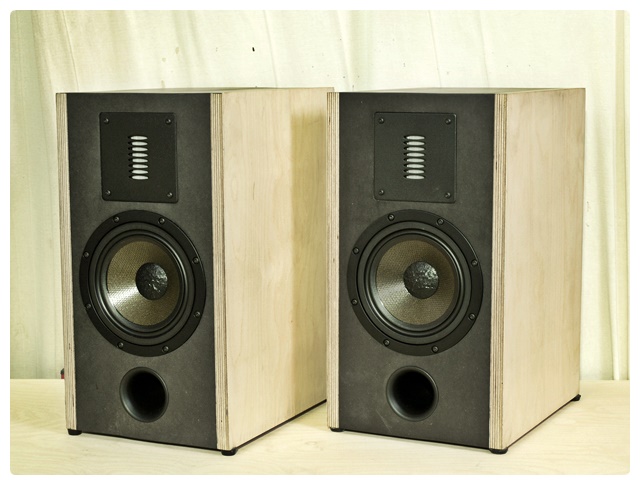

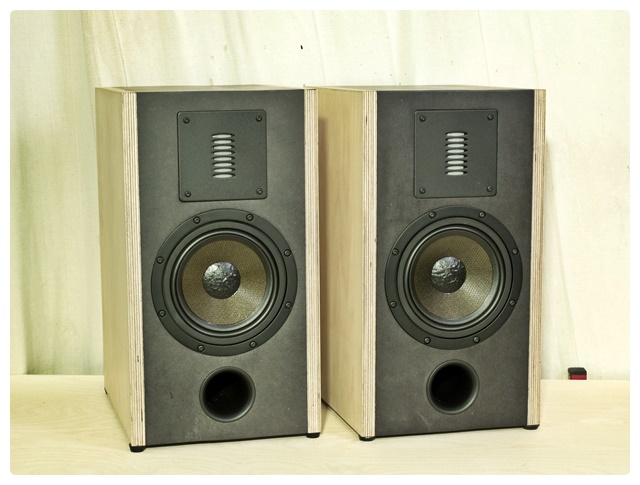

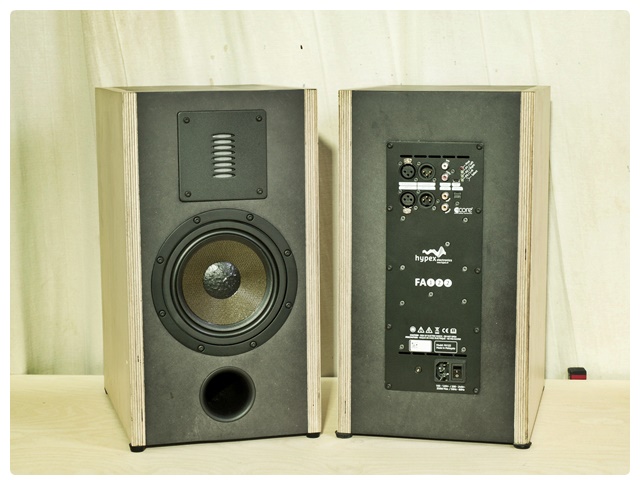

Vorn passten ein 7-360, der ER 4 und ein Reflexrohr hinein, hinten das FA 122.

Es ist kein Zufall, dass wir den ältesten, immer noch lieferbaren Bausatz für unser Experiment der Erforschung unbekannter Welten wählten. Wer seit fast zwei Jahrzehnten einen Lautsprecher ohne großen Makel hat, darf auch die Zukunft daran messen. Ja, der Siebenzöller ist seit fast drei Jahren “Out of Production”, für uns wird er aus gutem Grund weiterhin in Neu-Ulm gefertigt. Und wer, wenn nicht der ER4, könnte besser alle Schwächen einer Übertragungskette aufdecken?

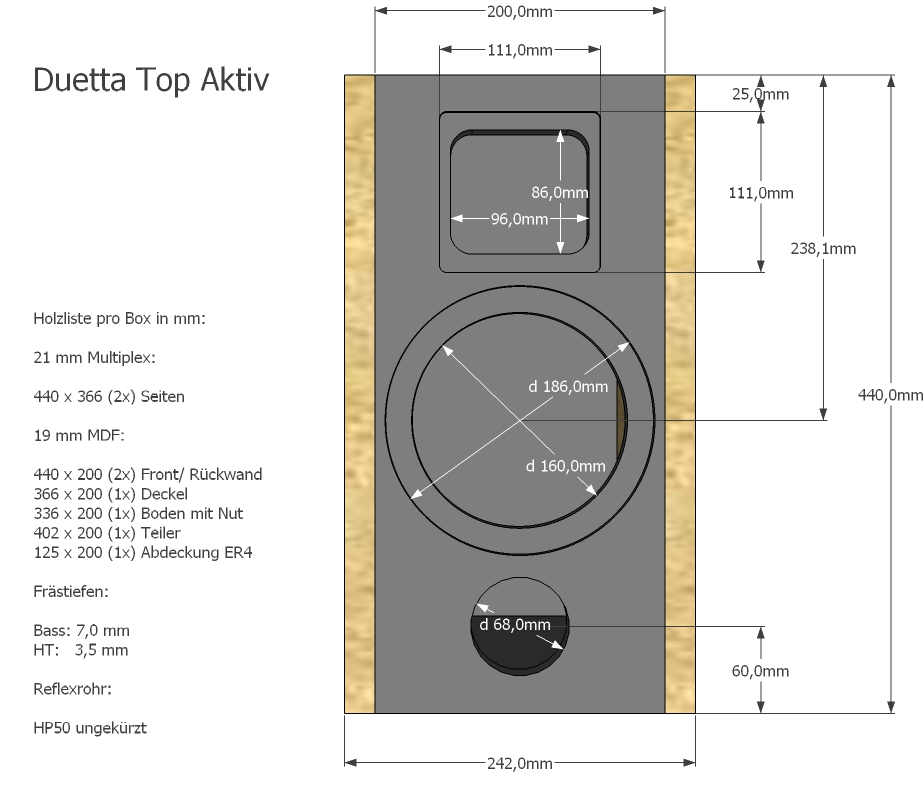

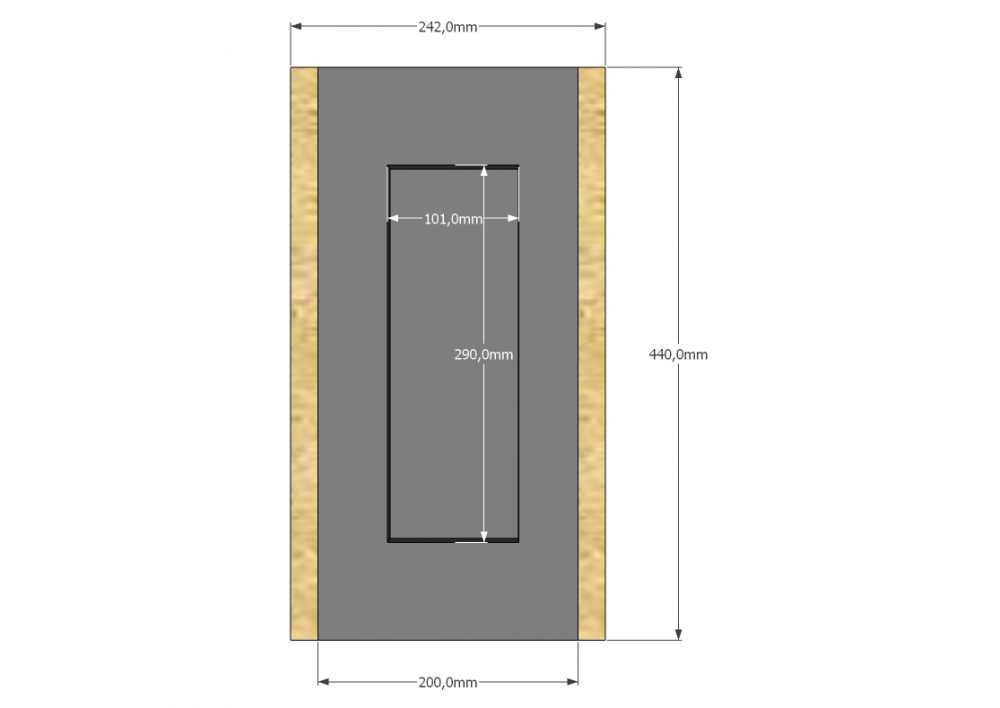

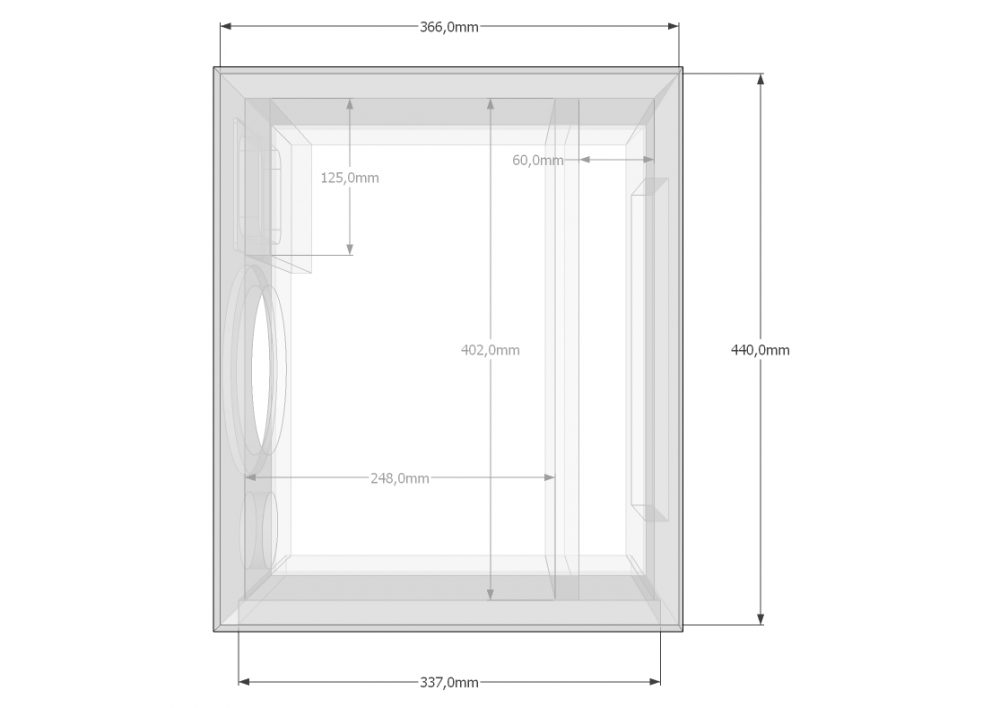

Ändern mussten wir allerdings den Bauplan. Der Reflexkanal wurde gegen ein HP 50 getauscht, die Versteifung übernimmt das Trennbrett, das wegen der Lüftungsschlitze des FA 122 die Duetta Top-Kammer nach hinten abschließt. Zum Herunterladen der Sketchup-Zeichnung dient die DuettaTop Akt.

Zwei Kabelpaare mussten zum Anschluss der Chassis an das Modul durch das Trennbrett gezogen werden, die Bohrungen wurden danach mit Heißkleber aufgefüllt. Je eine Dämmstoff-Matte mit 40 x 40 cm wurde rechts und links locker zusammen gerollt durch den Bassausschnitt in jede Box geschoben, die Chassis mit dem Modul verbunden und schon war der schwierige Teil der Arbeit erledigt.

Was nun folgte, war ein wenig Messen, Mausschubsen, Rädchen-Scrollen und eher simples Geradebiegen des Frequenzganges in zwei Weichenzweigen. So liest man es jedenfalls immer wieder in den einschlägigen Bastelforen. Und weil es ständig wiederholt wird, muss es doch mittlerweile auch wahr sein. Dass man dort sogar mit DSP-Prozessoren für wenige Euros und ausgedienten AVR (da hat man genug Endstufen, notfalls sogar einige in Reserve) absolute Traumklänge erzeugt, hat auch mich ermutigt, das Thema anzugehen.

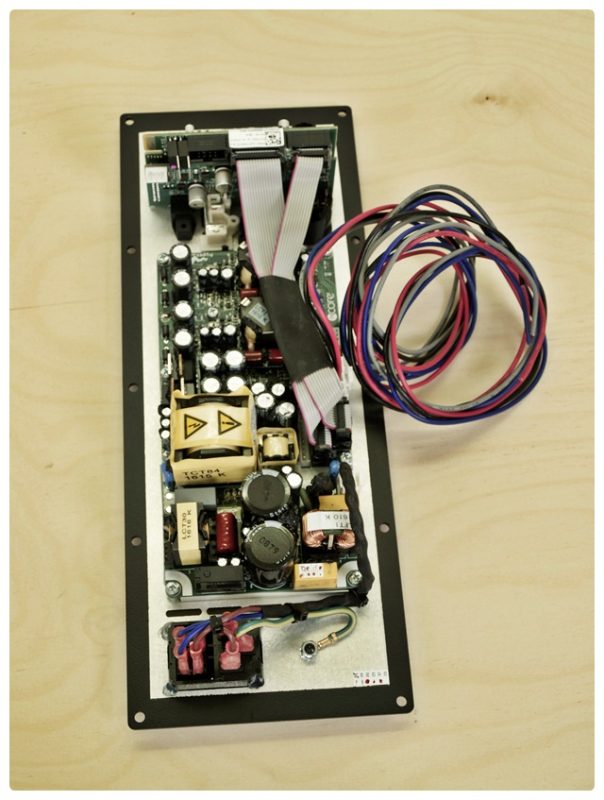

Nun, so ganz kann ich diese Wahrheit nach einem halben Jahr Beschäftigung mit der digitalen Weichenwelt nicht bestätigen. Ich bin auch froh, in den Hypex-Modulen hervorragende Endstufen vorzufinden, über deren technische Daten ich an dieser Stelle gar nicht weiter berichten will. Wer mehr über die Module erfahren will und im Englisch-Unterricht gut genug aufgepasst hat, kann sich durch dieses PDF blättern, in dem alle Erklärungen des Herstellers enthalten sind. Als Lautsprecher-Magazin wollen wir wissen, was am Ende heraus kommt, wenn die kleinen Amps maximal 125 Watt zu jedem Chassis schicken. Und dafür muss zuerst einmal ein Netzwerk aus Digitalfiltern auf unser Chassis-Set gestrickt werden.

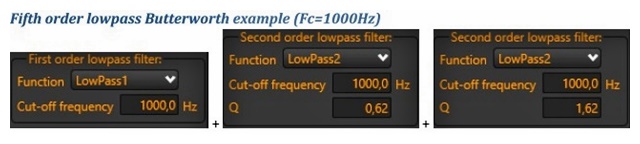

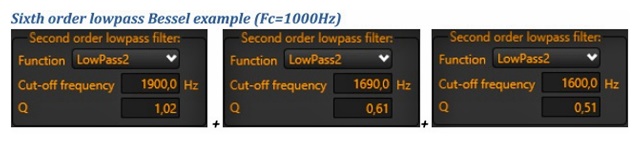

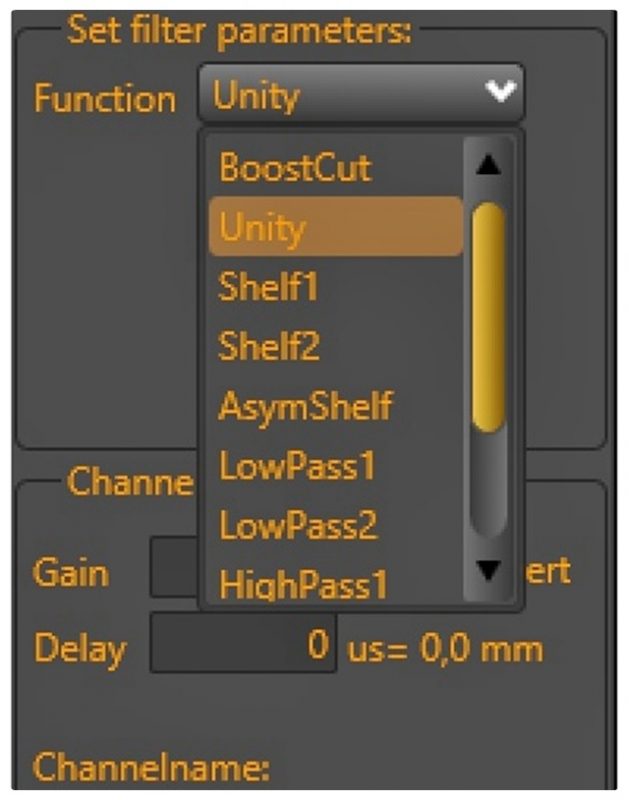

Nun, die technischen Möglichkeiten sind vielfältig, die Software (den Download gibt es bei Hypex) ist ein gigantisches Werkzeug, dass zu jeder Tücke der Lautsprecher ein passendes Gegenmittel parat hat. Die einfach mal wahllos zusammengestellten Auszüge aus dem  Filter-Toolkit zeigen das recht eindrucksvoll:

Ja, es steht wirklich “einfach” in den Foren, doch so ist es eben mit mächtigen Knüppeln. Wenn der Anwender ihn nicht halten kann, wär er mit einem Zahnstocher weitaus besser bewaffnet.  Natürlich ist es für uns einfacher, Chassis und Modul zu liefern und den Kunden im Wald die Bäume selber suchen zu lassen. Darin können wir aber kein reelles Geschäftsmodell erkennen, also liefern wir generell die Filter zu unseren Bausätzen dazu. Wie die entstehen, wollen wir dennoch genauer betrachten, auch wenn die vielen Irrungen beim Design des Frequenzganges nicht dokumentiert werden. Ich kann aber frei eingestehen, dass sie die meiste Zeit verschlungen haben. Anfangs waren auch wir noch Zauberlehrlinge, selbst wenn schon mehr als 30 Jahre Erfahrung mit passiver Technik vorhanden waren. Die beiden Wege habe nur recht wenige Gemeinsamkeiten, die digitalen Filter treffen leichter den richtigen Punkt, da sie von keiner E-Reihe abhängen, in denen Spulen, Kondensatoren und Widerstände gelistet werden. Sie kennen auch keine Begleitparameter wie Drahtwiderstand, Drehwinkel oder Sättigung, dafür gibt es aber andere Umstände, die für zeitliche Verzögerungen verantwortlich sind. Aber das ist alles einfach – steht ja oben schon.

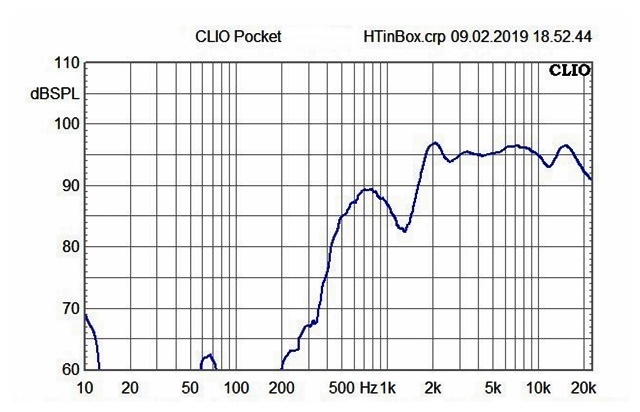

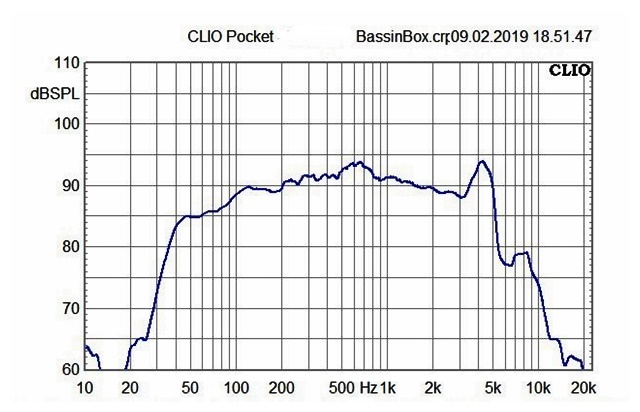

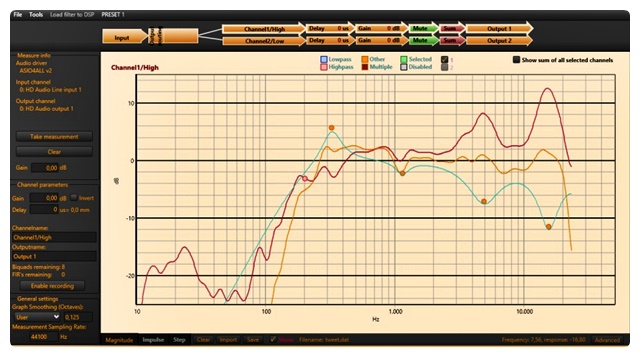

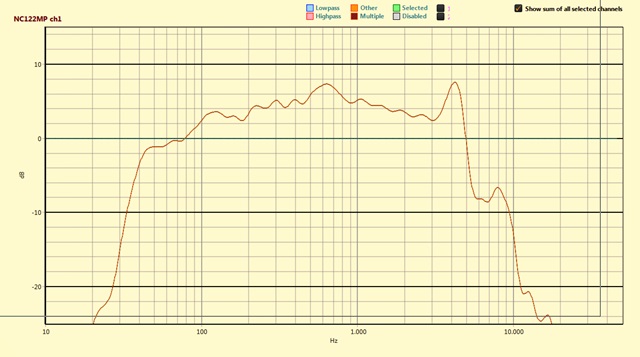

Wie bei jeder anderen Weichenentwiclung begannen wir mit dem Messen der nackten Chassis in der Box. Das machten wir zum einen mit dem Messtool der Hypex-Software und zum anderen parallel mit Clio Pocket. So hatten wir die zu bearbeitenden Kurven in der Filter-Software und konnten quasi live die realen Veränderungen in Clio betrachten.

Diesmal diente der Laden als Messraum, der mit 6 x 7 x 4 Metern bei guter Bedämpfung interpretierbare Ergebnisse ohne Fensterung des Messsignals zulässt. Das ist wichtig, weil wir auch den tiefen Bassbereich bearbeiten wollten.

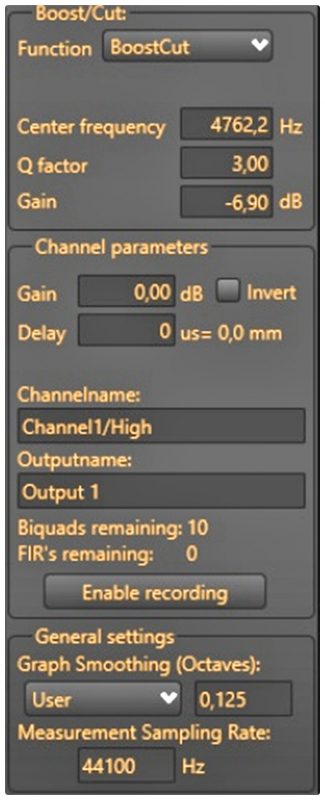

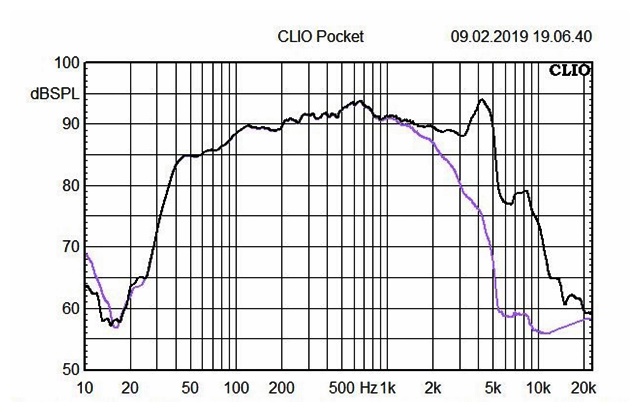

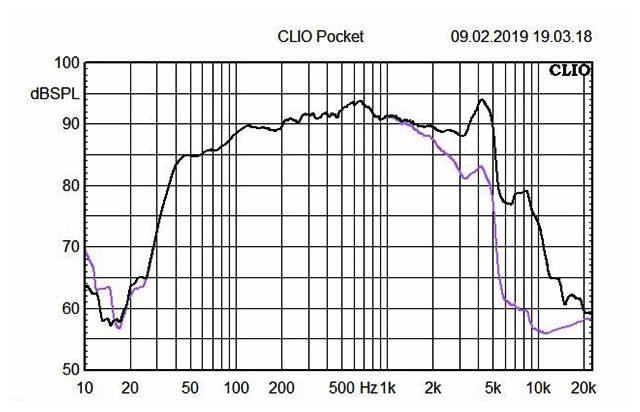

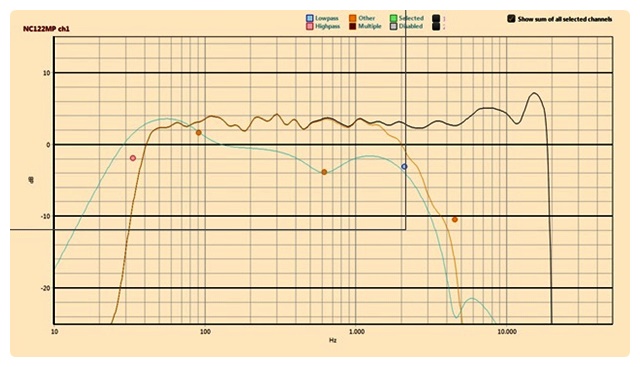

Die Filterung begannen wir beim 7-360, dem wir als erstes einen Tiefpass 2. Ordnung und ein Boostcut auf die bekannte Resonanzspitze bei 4 kHz spendierten.

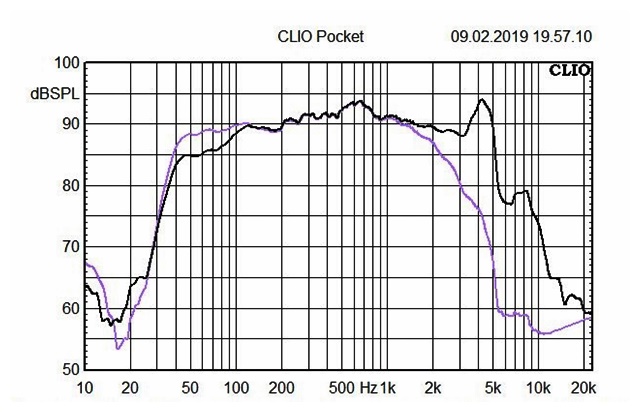

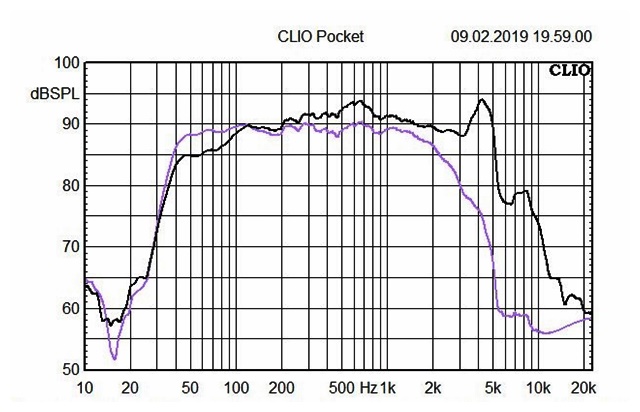

Nun kümmerten wir uns um den Bass, der unterhalb von 100 Hz etwas Aufmunterung durch einen Shelf 1 und einen Hochpass brauchte. Auch den Buckel zwischen 200 und 1000 Hz glätteten wir mittels breitem Boostcut.

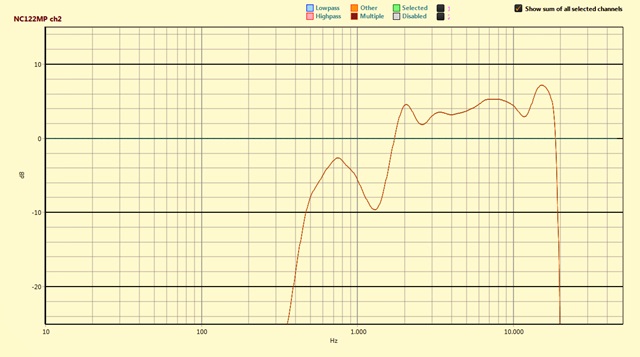

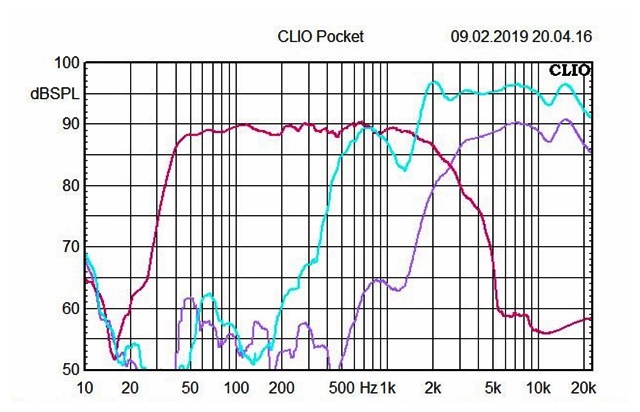

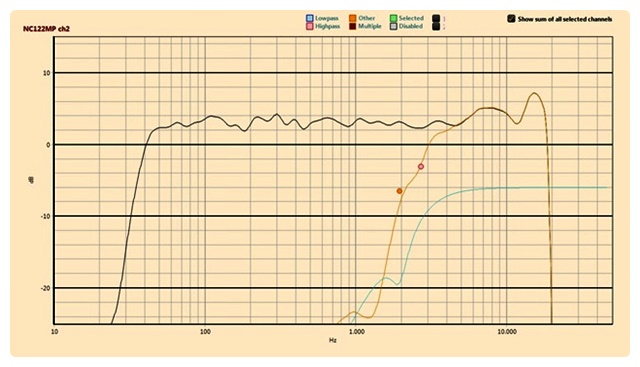

Einfacher hatten wir es mit dem ER4, der nach unten mit 12 dB ausgekoppelt wurde. Ein weiterer Boostcut entschärfte die Spitze um 2 hKz und nahm die bei 750 Hz gleich mit. Der Pegel wurde noch um 5 dB angesenkt, das war’s auch schon.

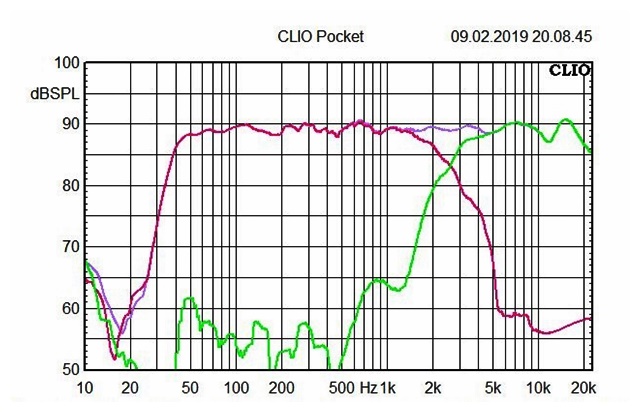

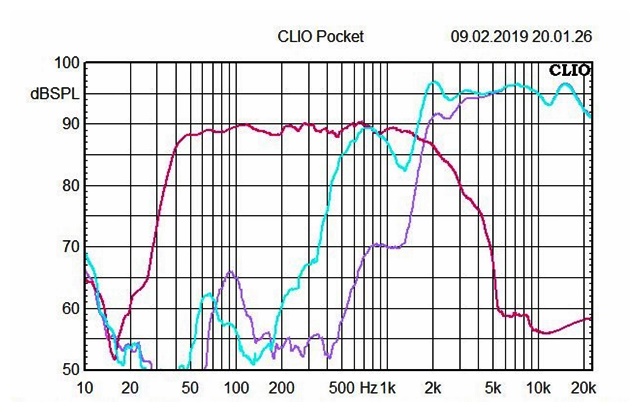

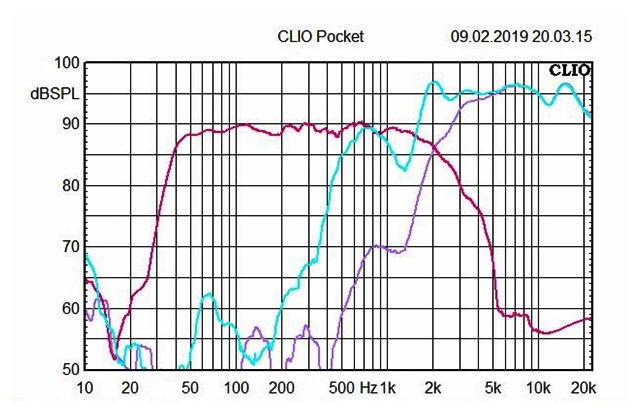

Insgesamt verbrauchten wir 6 der 15 pro Zweig verfügbaren Biquads, um der Basskurve eine schöne Gestalt anzuzüchten, für den Hochtöner reichten drei. Als wir die Summe aus den Zweigen bildeten, waren die Chassis gleichphasig angeschlossen. Ein kleiner Makel entstand zwischen 4 und 5 kHz, dort lag die Summe unter dem HT-Zweig. Wir fügten ein kleines Delay für den ER4 ein und schon sah alles gut aus.

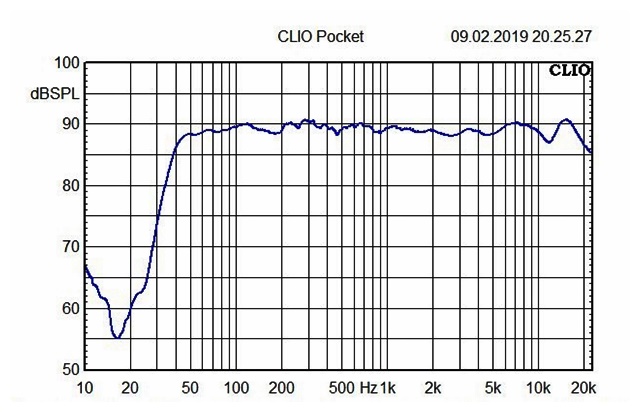

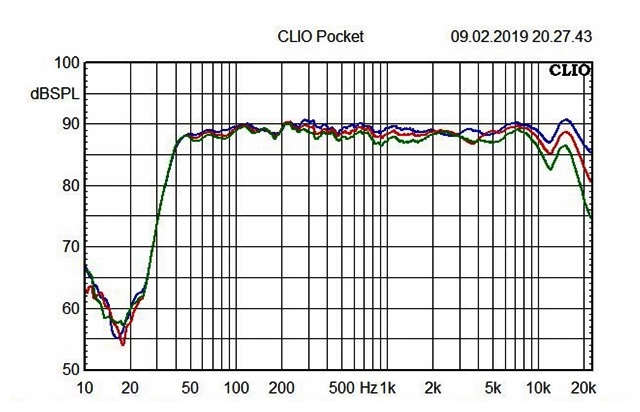

Zum Schluss wurde noch gemessen, wie sich die aktive Duetta Top auf Achse und unter Winkel verhält. Wir hatten nichts zu meckern.

War doch tatsächlich einfach, nachdem wir uns lang genug in die Technik eingearbeitet hatten. Und damit niemand denkt, dass ich durch veränderte Zeiten zur multiplen Person mutiert bin: Die Arbeit an der Duetta Topaktiv gab Jonas die beiderseits willkommene Gelegenheit, die ersten Schritte vom reinen Logistiker und Kistenkleber zum entwickelnden  Boxen-Versteher zu machen. Er hat noch einen weiten, steinigen Weg zurückzulegen, aber so bin ich auf absehbare Zeit wenigstens noch kein altes Eisen.

Das FA 122 erlaubt es, drei unterschiedliche Presets zu laden. Neben dem hier vorgestellten liefern wir eines mit einer leichten Hochton-Absenkung, ein weiteres mit einer zusätzlichen Reduzierung im Bass. So kann man je nach Gusto, Aufstellung oder Lautstärke das Gefälligere mit nur einem Knopfdruck wählen. Hypex bietet auch eine Fernbedienung an, für die ein Empfänger in die Box einzubauen ist. Bei Bedienung per Smartphone oder Tablet ist die jedoch nicht notwendig.

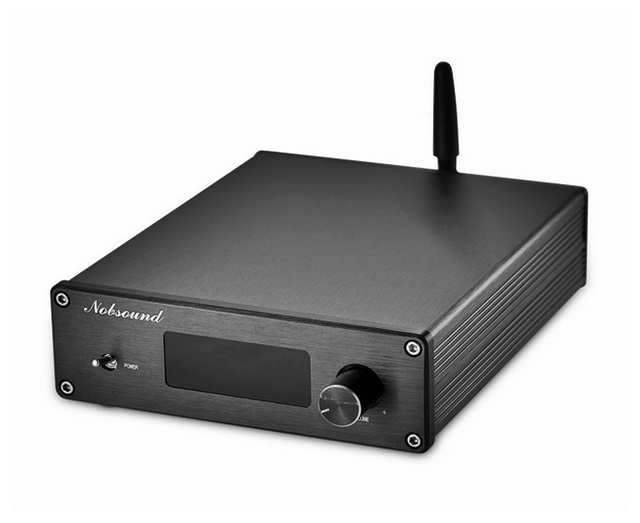

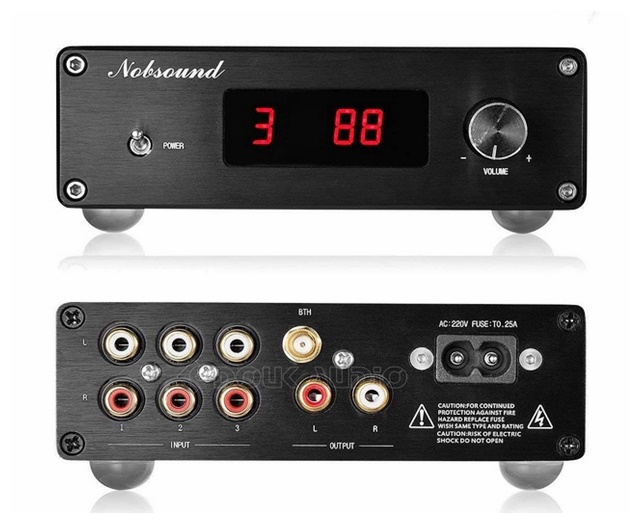

Für die Hörprobe mussten wir unsere Boxen diesmal nicht weit durch die Geschäftsräume tragen, nicht einmal einen Verstärker mussten wir warm laufen lassen. Die Festplatte und das Internet hängen am selben Rechner, der vorher die Messsignale von sich gab.  Einen kleinen Frevel haben wir uns auch noch geleistet, denn wir nutzen auch heute noch den CD-Spieler, selbst schwarze Scheiben werden weiterhin bei uns gedreht. Gelegentlich, aber immer häufiger wird von Testhörern ebenfalls nach Bluetooth-Verbindung gefragt, wir brauchten daher einen Vorverstärker. Ein wenig sahen wir uns nach ehemals gut beleumundeten Kandidaten auf dem Gebrauchtmarkt um und erschraken ob der aufgerufenen Preise. Da fanden wir bei Amazon den Nobsound PGA 2310, der für ganze 70 Euro zu den gewünschten Eingängen (Phono natürlich per vorhandenem Pre-Pre) sogar noch eine Fernbedienung bot.  Bestellt, schnell geliefert und angeschlossen gab es zu unserem großen Erstaunen wirklich nichts zu meckern.

Was haben wir uns von der Aktivierung erhofft? Nun, durch die direkte Ankopplung der Chassis an den Amp und ohne beeinflussende Bauteile mit Drähten und Wicklungen sollte jeder Ton noch ein klein wenig dynamischer aus den Boxen kommen, in Superlativen erwähnenswerte, tonale Vorteile versprachen wir uns nicht. Um es kurz zu machen, wir wurden nicht enttäuscht.

Begonnen haben wir die Hörsitzung wieder einmal einfach – Mann am Klavier, Frau an der Gitarre, ein wenig Gesang. Also: Nina Simone, Live in Montreux 1976, Feelings. Nun gut, ein wenig Schlagzeug begleitete sie, störte aber ihre ergreifend emotionale Darbietung  aus der DTA nicht weiter.  Jeff Buckley reichte uns anschließend eine Live-Version von Cohens “Hallelujah” ans Ohr, die sakrale Stimmung brach nicht ab. Ok, auch etwas mehr Kompexität verschmähten die Lautsprecher nicht, als Rodrigo y Gabriella uns zum “Take five” aufforderten, ein unglaubliches Feuerwerk von Tönen aus nur zwei Gitarren, von denen keiner fehlte, aber auch keiner zu viel war.  Klassik, Jazz, Rock, sogar Elektronisches wurde natürlich im Lauf des Boxentests durchgehört, nirgendwo gab es einen Grund, den Raum panisch zu verlassen.

Ihre eigentliche Bewährungsprobe legte die DSP-gefilterte Duetta Top dann am Mittwoch ab, als sie erstmals der Öffentlichkeit präsentiert wurde. Der lauschende Veranstaltungstechniker-Meister bescheinigte ihr, wie auch den zuvor gehörten Doppel 7 und Duetta eine unglaubliche Homogenität, die nirgendwo einen Bruch erkennen ließ.  Von seiner mitgebrachten Schallplatte (Jennifer Warnes: The Hunter) hörten wir “Way Down Deep”. Andre von den Spackos, eher leidenschaftlicher Anhänger der SB-Bausätze und bekannt für “Man sagt, ich neige dazu, viel zu erzählen und ordentlich rumzumäandern, bevor ich auf den Punkt komme“, hatte dazu nur zwei Worte: “Leider gut”. Sicher wird er das bald in einem längeren Kommentar zu diesem Bericht selber näher erläutern.

Udo Wohlgemuth
