11. Mai 2024 um 17:54 Uhr #75858phil_rudd69
Hallo,
für mein Home Office (gleichzeitig Wohnzimmer) würde ich gerne das erste Mal Lautsprecher selber bauen, auch um das Design selbst in der Hand zu haben. Als Grundmodell dachte ich an die BelAir-51-Passiv. Das Gehäuse wollte ich aus Multiplex Platten bauen und dann mit einem dunklen Holz furnieren. Eine Aufgesetzte Schallwand soll sein, mit schwarzer Hochglanz-Lackierung, orientiert and er optisch sehr hübschen Teufel Ultima Serie.
Beschreibung des Aufstellplatzes:
- Wohnzimmer mit den Abmaßen: 5,46m x 3,68m, bei 2.92m Deckenhöhe. Altbauwände (Ziegelsteine?) mit Trockenbauwand als Verkleidung davor.
- Eckschreibtisch, der direkt in einer Ecke des Wohnzimmers steht
- Zwei PC Bildschirme mit einer Gesamtbreite von ca 115cm, ausgerichtet an der langen Seite des Zimmers.
- In der Raumecke (links vom Sitzplatz) sammeln sich die Bässe (ausprobiert mit einem Stereo Setup bestehend aus Teufel Ultima 20 Boxen)
Aus ästhetischen Gründen und auch aus Platzgründen möchte ich aber keine zwei großen Kästen links und rechts neben meine beiden Bildschirme stellen. Viel mehr bietet es sich an, die ungenutzte Fläche unter den PC-Bildschirmen zu verwenden. Die Idee ist also zwei BelAir 51 auf die Seite zu legen und in der Mitte zu verbinden um somit eine Stereo Soundbar zu erhalten. Diese Soundbar würde dann quasi direkt an die Wand hinter den Bildschirmen geschoben werden, vielleicht 3cm Abstand zur Wand, mehr nicht.
Dieses Setup scheint nach meinem Verständnis einige Schwierigkeiten mit sich zu bringen:
- Probehören geht nicht.
- Auf der Seite liegende Boxen sind per se nicht auf die Ohren des Höhrenden ausgerichtet.
- Das Stereo-Dreieck sollte grob gewährleistet werden
- Beim Umbau sollte das effektive Volumen nicht verändert werden
- Das Bassreflexrohr muss irgendwo untergebracht werden, aber vermutlich lieber nicht nach hinten gerichtet, damit es nicht noch mehr aus der Problem-Ecke links wummert.
- In der Mitte, wo die beiden Boxen aufeinander stoßen könnte vielleicht eine Entkopplung nötig sein.
- Bei den Kosten der BelAir 51 muss das Design dann auch optisch ansprechend sein. Zusatzbedingung: Ich plane auch für den Beamer im Wohnzimmer ein Stereo-Setup aus BelAir-72-BR-Little-Lady-Passiv. Das Design muss dementsprechend ähnlich sein.
- Es muss Platz für das Rohr eines Bildschrim-Halters wie z.B. dem LogiLink BP0089 sein.
- Die Soundbar muss vom der Tischplatte entkoppelt sein.
Zu diesen Punkten habe ich mir folgende Lösungsideen überlegt:
- Gibt keine BelAir 51 zum Probehören, weder bei Udo, noch bei Leuten. Hier hab ich keine Lösung.
- Die Hochtöner nach außen, die Tiefmitteltöner nach innen. Außerdem in der Horizontalen ein Anwinkeln der Hochtöner zum Höhrenden hin, da der hochfrequente Schall gerichtet abgestrahlt wird. Bei den TMT ist das durch das Kugelabstrahlverhalten nicht nötig. Zusätzlich ein Anwinkeln der kompletten Schallwand schräg nach oben zum Höhrenden hin.
- Der Abstand zwischen den Hochtönern, die an der Soundbar außen angebracht sind, sollte der Baseline zwischen den Boxen im klassischen Stereo-Dreieck entsprechen. Die Soundbar muss eine ausreichend geringe Tiefe haben, damit das Stereo-Dreieck eingehalten werden kann.
- Der Bausatz von Udo weißt 12,46 Liter Volumen auf. Das muss ich einhalten.
- Das BR Rohr könnte als Schlitz ausgeführter Port nach vorne gerichtet sein. Das könnte unten in der Mitte der Soundbar sein. Ein aktives System muss her, mit dem ich die Raummoden aus der Ecke wegfiltern kann.
- Ein Puffer-Volumen in der Mitte soll die beiden Volumen voneinander trennen. Und verhindern dass eine Seitenwand-Schwingung der einen Box auf das benachbarte Volumen übergeht.

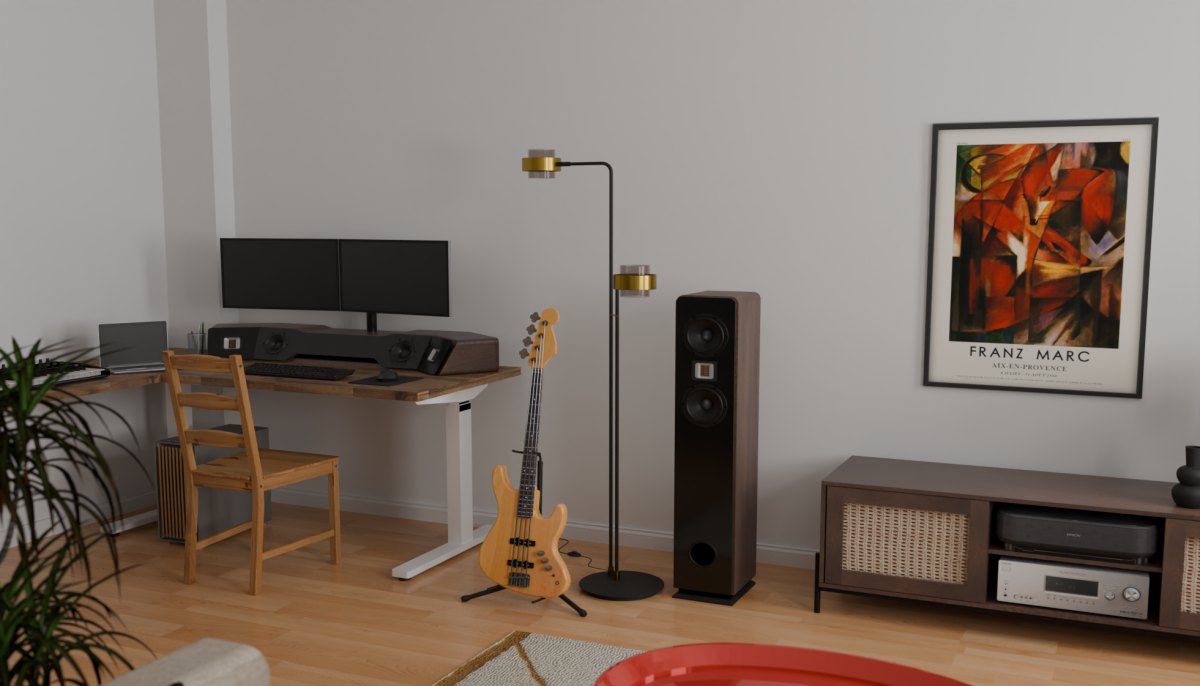

- Um eine gute Vorstellung zu bekommen und die obigen Randbedingungen einhalten zu können: Prametrisches CAD Design mit Fusion 360 und Rendering im virtuellen Wohnzimmer in Blender.
- U-förmige Aussparung hinten in der Mitte für das Rohr des Bildschirm-Ständers.
- Gummifüße zur akustischen Entkopplung.

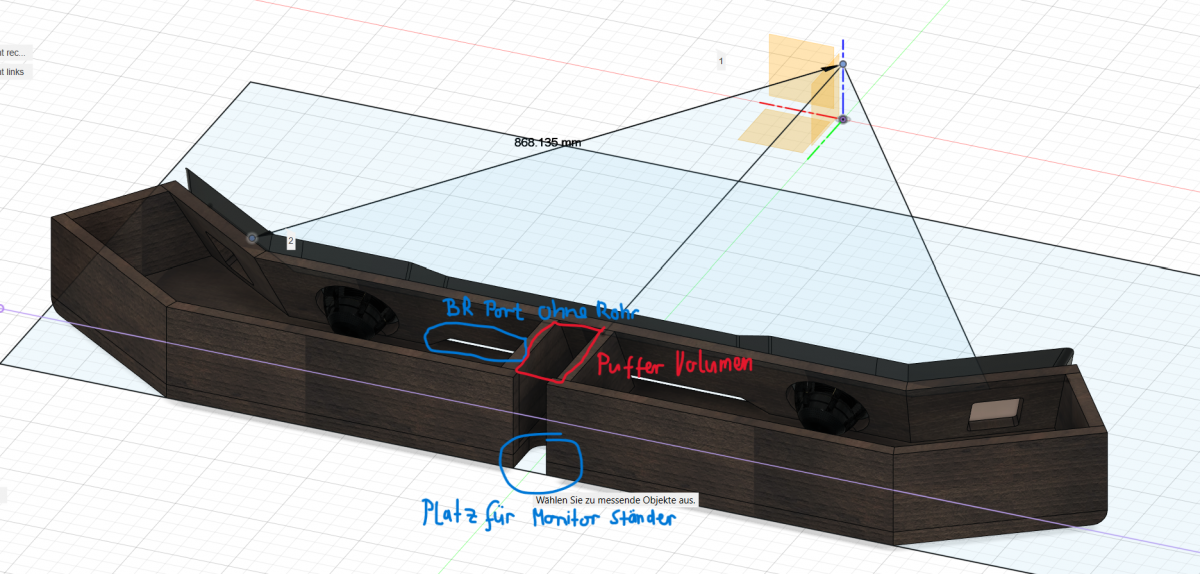

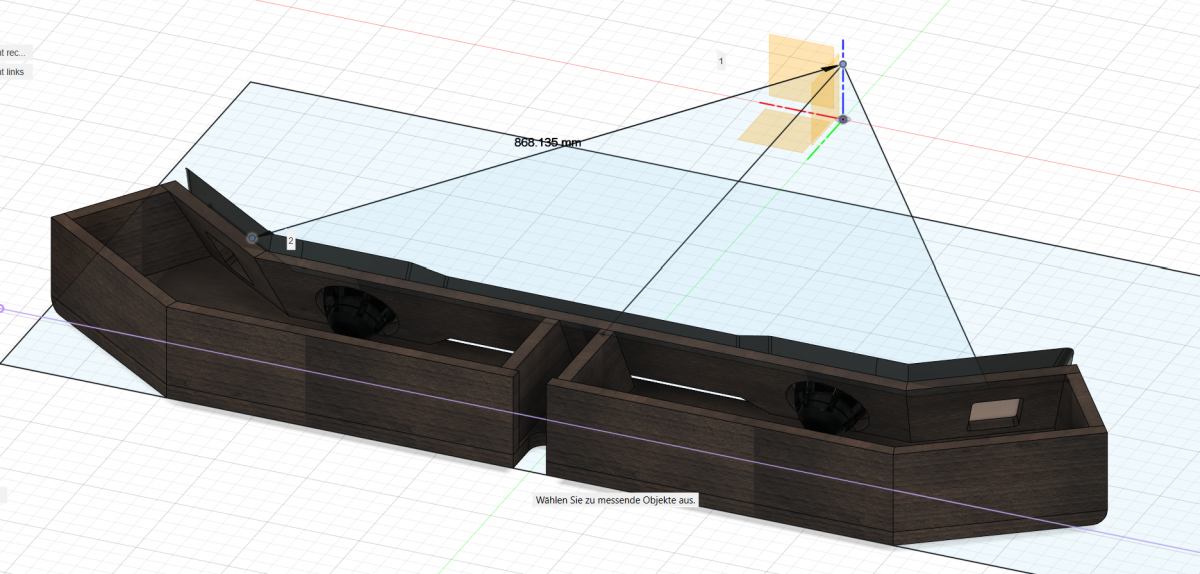

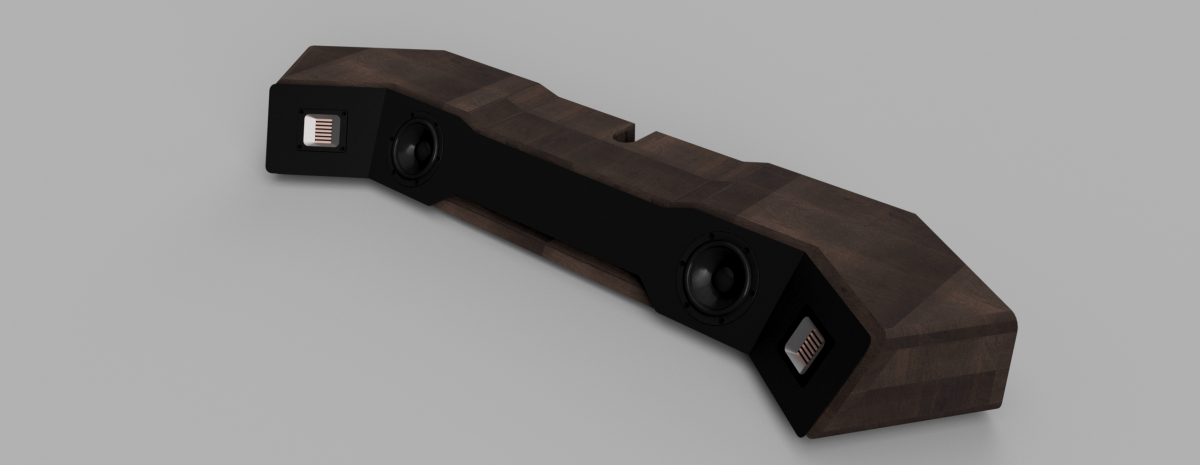

In den Bildern im Anhang bekommt ihr einen Eindruck von der aktuellen Konstruktion.
Habt ihr Feedback für mich, könnte das so klappen?
Aktuelle Probleme, für die ich noch nach Lösungen suche:
- Die BR Öffnung ist aktuell noch zu klein. Grund ist, dass das Puffervolumen in der Mitte die Schlitzöffnung verkleinert. Größer möchte ich den Schlitz aus optischen Gründe vorne aber nicht machen. Ich habe hier im Forum gelesen, dass man sich die Öffnungsfläche auch einfach mit mehreren BR Öffnungen zusammenstückeln kann. Gibts hier außer der gleichen BR Länge etwas zu beachten? Eine Idee wäre z.B. eine kleine zusätzliche BR-Öffnung oben oder an der Seite anzubringen.
- Die Länge des BR Rohres im offiziellen BelAir 51 Bausatz ist mir nicht bekannt, kennt die jemand?
- Wegen der geringen Tiefe des Gehäuses habe ich vermutlich keinen Platz für die volle Länge des BR-Rohres/Schlitzes. Ich habe auf Wikipedia gelesen, dass man das Rohr hinter dem BR-Schlitz auch abknicken kann. Habt ihr damit Erfahrungen? Kann ich auch 180° Wendungen machen, solange ich die Ecken im Innern abrunde?
Ich bin gespannt, was ihr dazu zu sagen könnt.
Vielen DankMarkus
Attachments:
-
11. Mai 2024 um 18:53 Uhr #75864Udo WohlgemuthAdministrator
Hallo Markus,
ich will dich keinesfalls davon abhalten, viel Geld in dieses Projekt zu stecken. Dennoch geb ich zu bedenken, dass du damit, egal wie, bestenfalls einen schlechten Kompromis für einen erstklassigen Lautsprecher finden kannst. Ob dann wirklich die BelAirs als PC-Soundbar nötig sind, wage ich ernsthaft zu bezweifeln. Wesentlich angebrachter ist z.B. die SB 15 ACL-Soundbar, die hier von Stefan vorgestellt wurde. Alternativ mit kleineren Chassis ist auch Vadders SB 12 ACL-Version eine Überlegung wert. Angesichts der Raumecken-Aufbäumung wär jedoch die Ary SB 12_8 meine erste Wahl. Dank DSP kann sie recht leicht an den Raum angepasst werden. Einen geeigneten Verstärker hättest du dann zudem.
Gruß Udo
-
23. Mai 2024 um 14:37 Uhr #76095Monti
Moin Markus,
auch auf die Gefahr hin, dass ich mit fast 2 Wochen nach Deinem Post zu spät dran bin, gebe ich trotzdem noch meinen Senf dazu. Und damit Du es einordnen kannst: in meinem Wohnzimmer spielt ein komplettes Duetta Heimkino.
Auf meinem Schreibtisch steht die RS100 ACL und reicht mir da völlig aus. Meine Aufstellsituation ist ähnlich und die kleinen kompakten haben links und rechts von den Monitoren noch Platz. Auf dem Schreibtisch zur Untermalung neben der Arbeit reichen mir die Kleinen als quasi Nahfeld-Monitore völlig aus. Wenn es unbedingt ein 2-Wegerich sein soll: Neben den von Udo ins Spiel gebrachten LS fällt mir noch die Chorus Wallros ein, die auch direkt an die Wand gestellt werden kann und die vielleicht auch noch li und re neben Deine Monitore passen könnte.Ciao Chris
-
-
