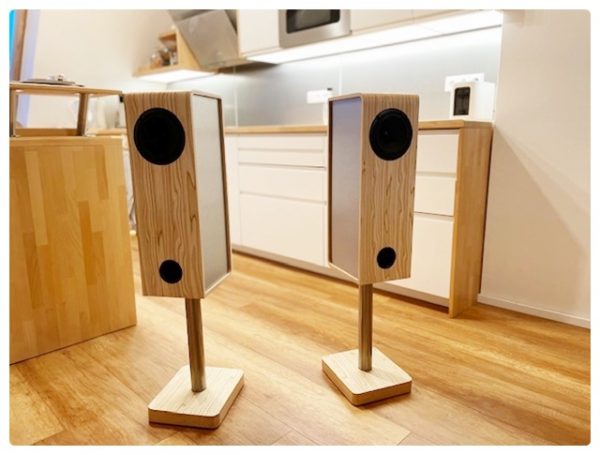

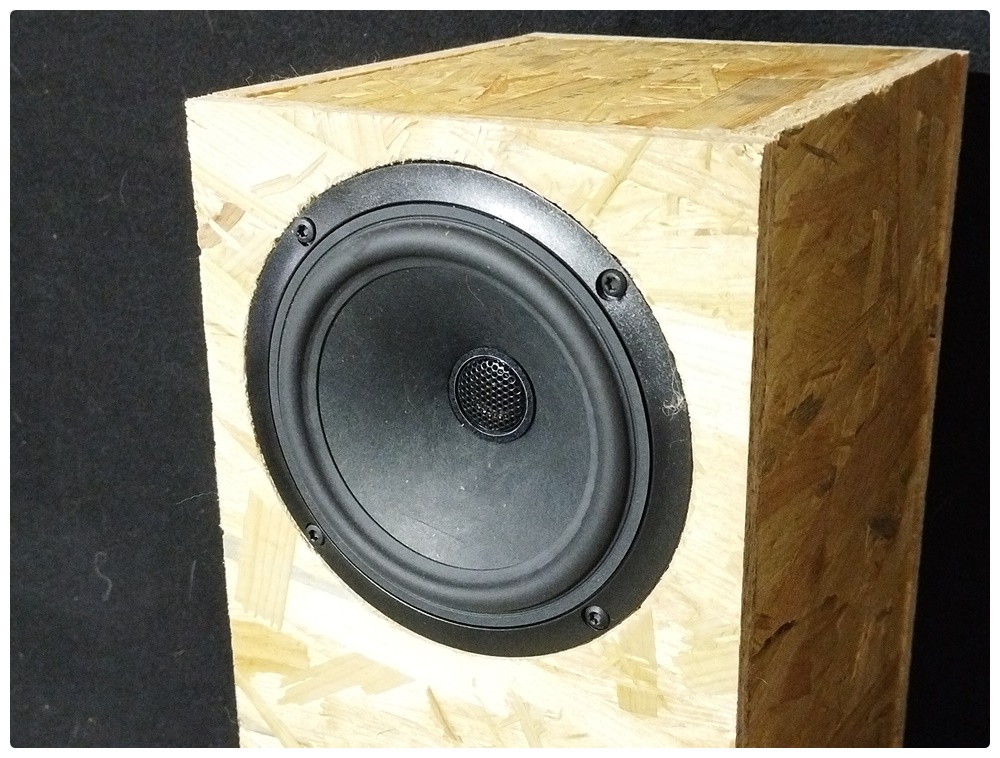

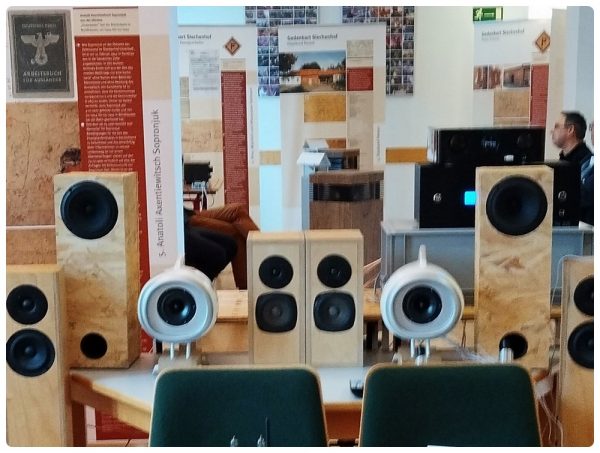

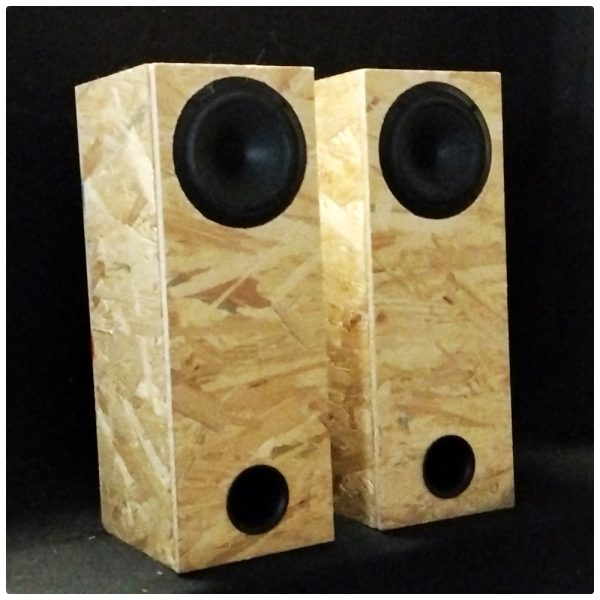

Eigentlich wollte ich nur die ACL-Abteilung in Nordhausen etwas auffüllen und so baute ich kurzentschlossen die schönen U_Do 51 CoACL von Uwe in 12 mm Grobspan und ansonsten eher hässlich nach. Beim Event in 2023 hatten die CoACL klanglich überzeugt, über die gefällige Optik müssen wir nicht weiter reden. Alle von Uwe gebauten Lautsprecher sind sooo viiiiel schöner als meine einfach rechteckigen Kisten. Ohne Schlff standen meine OSB-Quader im langen Flur mitten unter den Bauart-Brüdern und wussten dort wenigsten den Ohren zu gefallen.

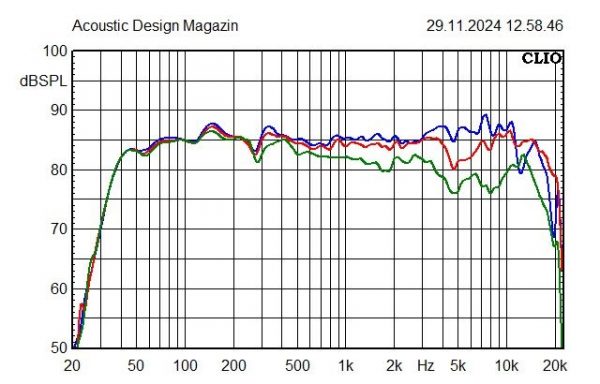

Kaum hatte ich sie nach dem Event zuhause wieder ausgeladen, zwang es mich, sie doch auch einmal auf den Messständer zu stellen. Da ich aus der kleinen WerkFotoFräsBüroMessKammer die Messabteilung zeitgleich in den viel größeren Laden verlagert hatte, waren vorweg ein paar Vergleichsdiagramme unterschiedlicher Lautsprecher nötig, um die Auswirkungen des Raums zu untersuchen. Senken oder Überhöhungen, die an den gleichen Stellen zu finden sind, zeugen von Reflexionen, die sich zu jeder Messung fälschend hinzugesellen. Mehrfaches Umstellen und ein paar Nahfeldmessungen waren dafür nötig. Nicht geplant war allerdings, dass mir eine der etwas schwereren Zweiweg-Boxen vom Ständer auf den Fuß sprang. “Zum Glück nur eine dicke Prellung”, sagte das Mädel in der Notfall-Ambulanz am nächsten Tag, nachdem sie den geschwollenen Fuß geröntgt hatte. Als positives Ergebnis meiner schmerzhaften Messaktion weiß ich nun jedoch, wo ich bei der Weichenentwicklung nachbessern muss und wo der Raum zu- oder nachgibt. Und hier ist dann das Ergebnis, das ebenfalls die Erkentnis brachte, dass die Lautsprecher entgegen meiner allgemeinen Empfehlung leicht auf den Zuhörer eingewinkelt werden sollten. Das rechte Diagramm wurde unter 15 Grad gemessen. Imposant ist der Bassgewinn durch das ACL-Prinzip.

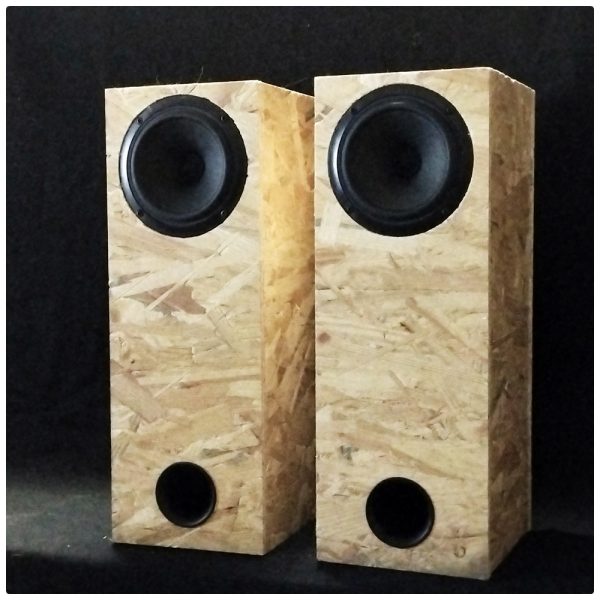

Naja, wenn du mangels Beweglichkeit nur auf dem Schreibtischstuhl sitzen kannst, kommst du natürlich schnell auf Gedanken. Stereo hat Uwe schon erfunden und in seinem Bericht sehr schön beschrieben. Aber was ist mit Soundboard, PC oder schnell mal rausgestellt? Die Kisten sind klein, können dank Coax stehen oder liegen und viel Gewicht haben sie wegen des dünnen Holzes und des Kunststoffkorbs auch nicht.

Uwes CoACL sind 60 cm hoch und stehen auf einem Ständer, beides nicht ideal für meine angedachten Anwendungen. Also schnell den Freecad-Plan geöffnet und die Boxenhöhe auf 50 cm bei 18 cm Breite geändert. Weil das zwar einfach ist, es aber trotzdem immer wieder Fragen dazu gibt, machen wir es heute mal ausführlicher. Zuerst öffnen wir die Datei “U_Do51CoACL” und wir sehen das 3D-Bild der Box.

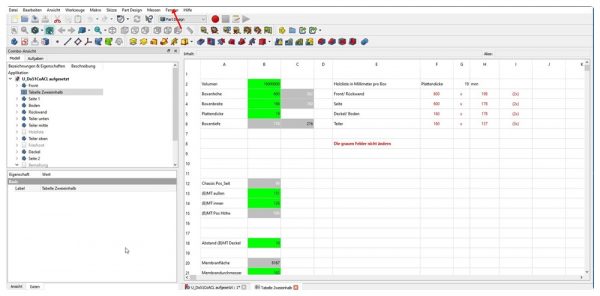

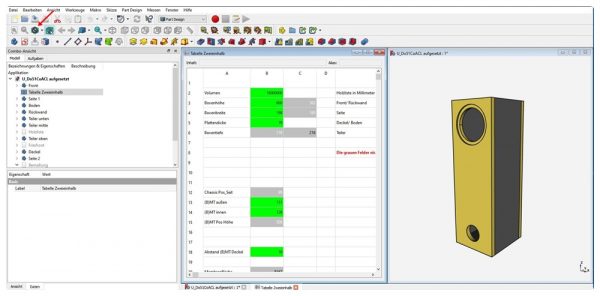

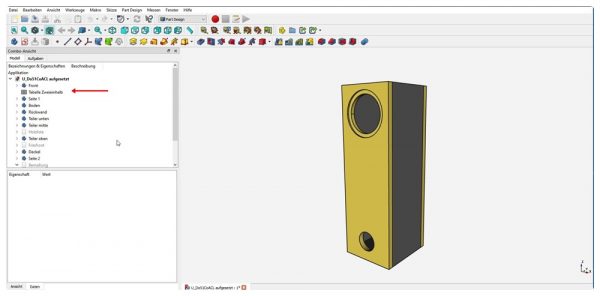

Nun doppelklicken wir auf “Tabelle Zweieinhalb” – der Name ist irgendwie von einer anderen Zeichnung stehen geblieben. Es öffnet sich die Tabellenansicht.

Mit einem Klick auf “Fenster” klappt ein Menue herunter, in dem wir “Anordnen” auswählen. Das ordnet die beiden Fenster nebeneinander an.

Nun suchen wir den “Zeichenstil”, wo wir auf “Drahtgitter” klicken.

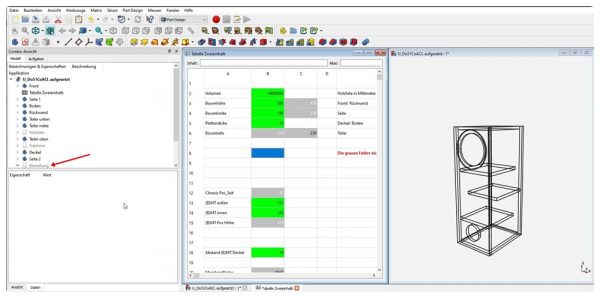

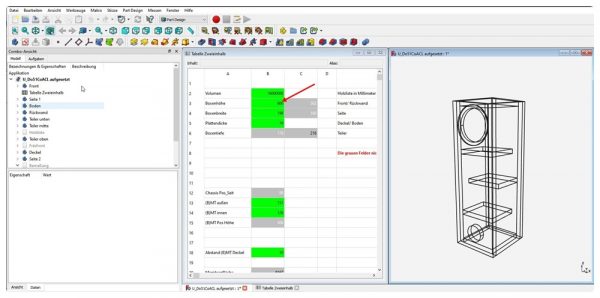

Die Box wird durchsichtig und wir können sehen, wo die Teiler sitzen.

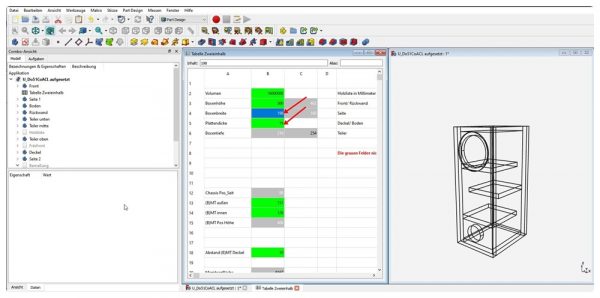

Nun ändern wir die Höhe auf 500 mm, innen verrutschen nach “Enter” auch die Teiler. Das obere Innenbrett steht nun fast im Chassis-Ausschnitt.

Nach Eingabe der Breite und der Materialstärke haben wir schon alle Wunschmaße eingetragen.

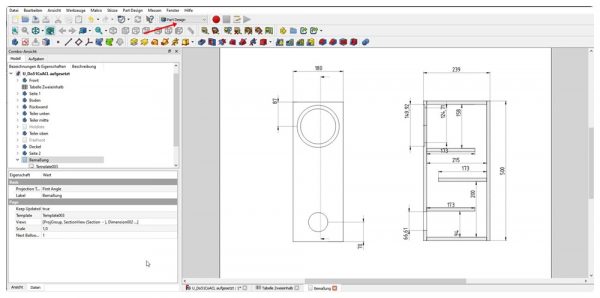

Klicken wir nun links auf “Bemaßung”, öffnet sich das entsprechende Fenster. Die Maße sind völlig verrutscht und auch die Schnittebene steht nicht in der Mitte der Front. Klar, wir hatten die Breite geändert und die Programmierer der Software haben keine automatische Anpassung integriert.

Also stellen wir das Zeichnungsmodul auf “TechDraw” um.

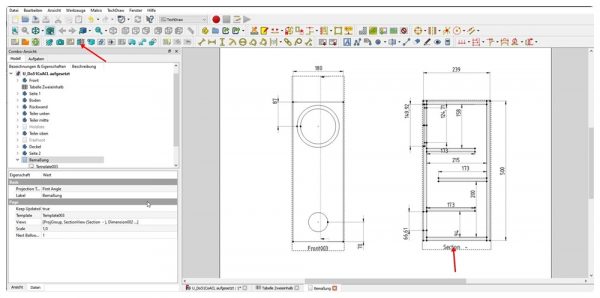

In der neuen Leiste klicken wir auf “Ansichtsrahmen”, es erscheinen an allen Eckpunkten Punkte und Namen für die Ansichten.

Wir klicken auf “Section” und “Entfernen”, es bleibt nur die Front stehen. Nun gehen wir zu “Schnittansicht hinzufügen” in der oberen Leiste.

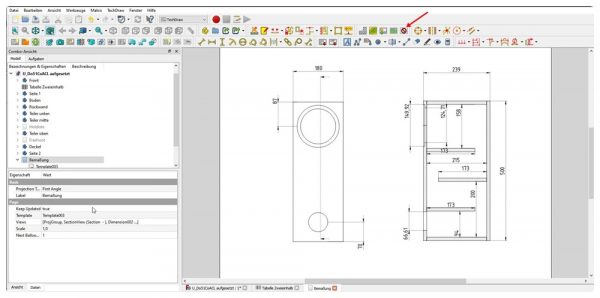

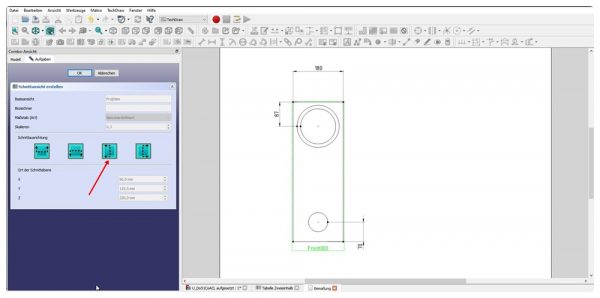

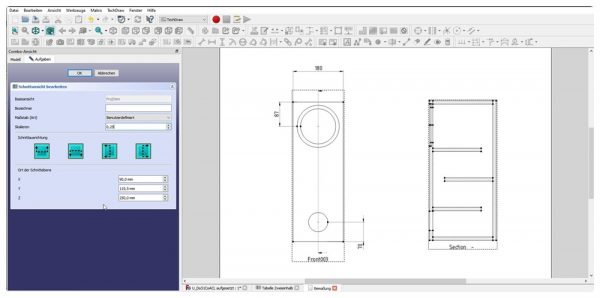

Im linken Fenster wählen wir den Schnitt aus. Wir können ihn auch skalieren. Das Programm erwartet ein OK.

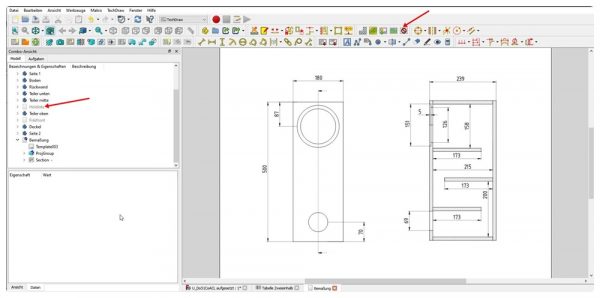

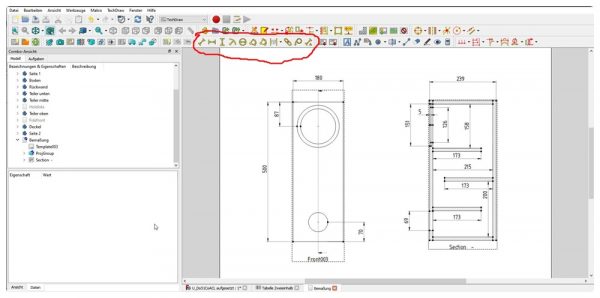

Nun können wir je zwei Punkte aussuchen, zwischen denen wir Maße haben wollen. In der oberen Leiste haben wir die entsprechende Auswahl der Maßrichtung.

Für schöner schalten wir den “Ansichtsrahmen wieder um.

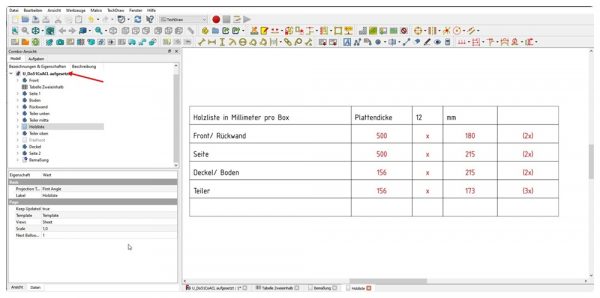

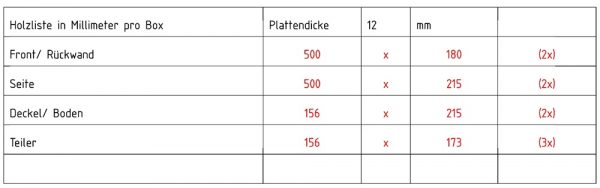

Die Holzliste mit den verlässlich richtigen Zuschnittsmaßen wird uns mit Doppelklick auf “Holzliste” angezeigt.

Nach Klick auf den Zeichnungsnamen können wir eine eigene Benennung eintragen und zum Schluss die Datei über “Datei – Speichern unter” speichern.

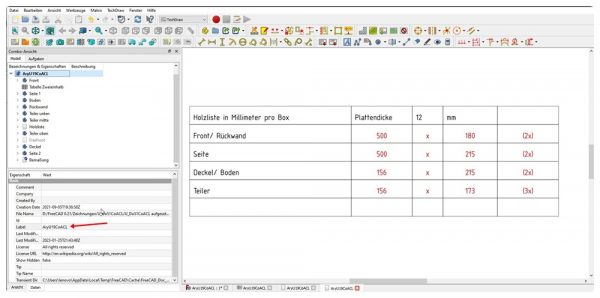

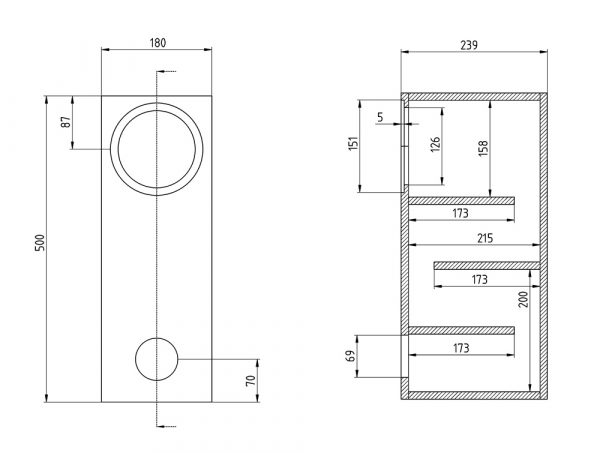

Damit die Zahlen auch leserlich sind, hier noch einmal die Bemaßung und die Holzliste in besser.

Das Verleimen der Bretter habe ich diesmal nicht dokumentiert. Wenn es dazu Fragen gibt, beantworte ich sie gern per Mail.

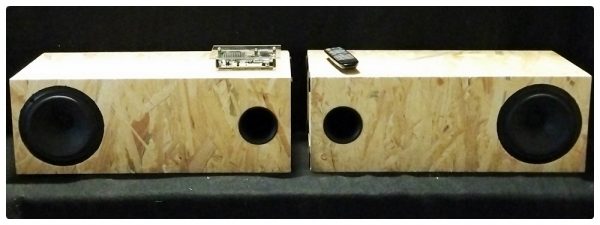

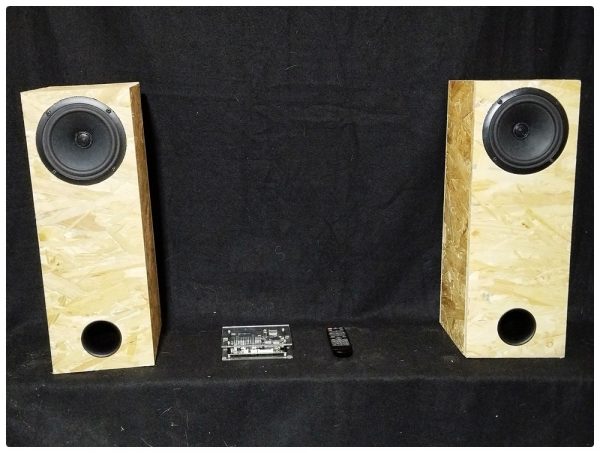

Wer seine Lautsprecher unter den Fernseher, neben den PC oder gelegentlich in den Garten stellen will, wird vermutlich keinen dicken Verstärker nutzen. Da trifft es sich gut, dass wir die kleinen Arylic-Amps im Sortiment führen. Klein, leicht und für die vielen, tatsächlich funktionierenden Features äußerst preiswert können sie nicht nur die U_Do 51 CoACL ausreichend antreiben. Mit dem eingebauten DSP lassen sie auch kleine “Über alles”-Korrekturen am Frequenzgang zu, die aus der guten Einsteigerbox eine sehr gute für diverse Einsatzzwecke macht. Zu ihrem Schutz liefern wir ein durchsichtiges Acryl-Case und zur schnellen Bedienung die Fernsteuerung dazu. Weit mehr Funktionen lassen sich über die kostenlose 4Stream-App aufrufen und zur Sicherung und Wiederherstellung der Einstellungen steht Passwort geschützt eine kostenlose Workbench-Version zum Download bereit. Einrichtung des Up2Stream 2.0 und Handhabung der App haben wir im Bericht zur Ary SB 12_8 ausführlich beschrieben. Einen eigenen Namen bekamen die Coax-ACL natürlich auch noch: Ary U19 CoACL. So kann man sie besser von der U_Do 51 CoACL unterscheiden.

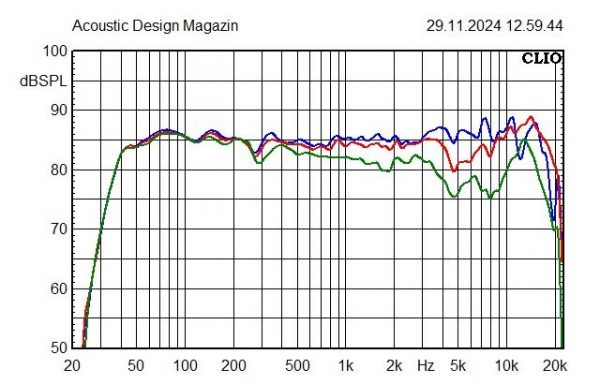

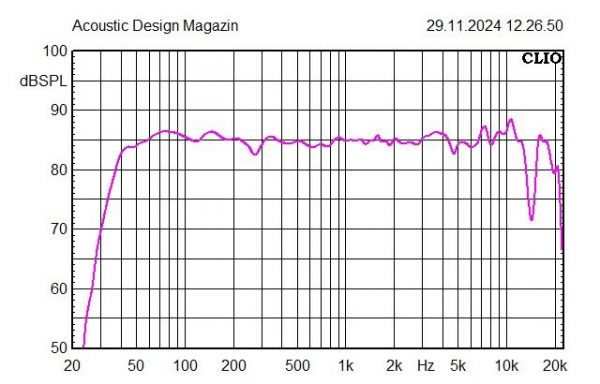

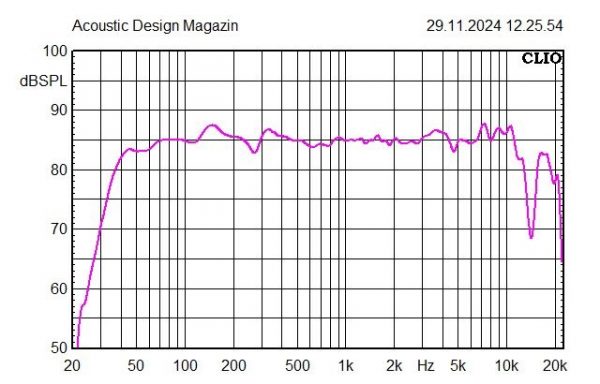

Auch hier empfehle ich die 15 Grad-Einwinkelung der Boxen auf den Hörplatz aus dem rechten Diagramm, was aufrecht am PC neben dem Monitor oder liegend unter dem TV schon fast von der Natur vorgegeben ist.

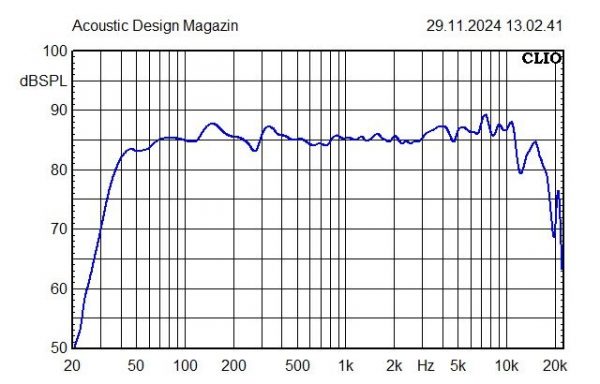

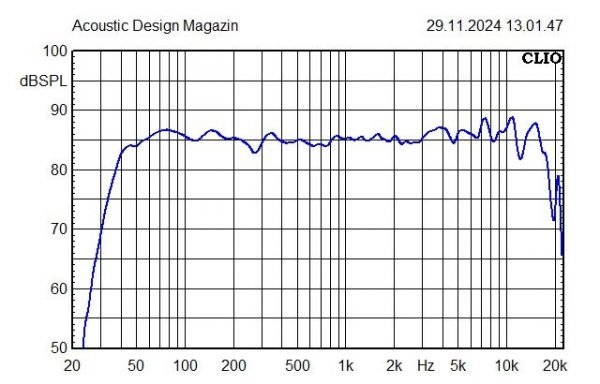

Wer nun noch wissen will, wie die CoACL denn klingen, kann es gern in Uwes Bericht nachlesen. Wir haben sie nur noch moderat in Bass und Höhen aufgepeppt und die kleinen Häkchen bei 160 und 320 Hz geglättet.
